Περιγραφή Παραγωγής
Οι αισθητήρες ρεύματος Hall χρησιμοποιούνται κυρίως για την απομόνωση και τη μετατροπή AC, DC, παλμών και άλλων σύνθετων σημάτων. Αφού ο έλεγχος σήματος των σημάτων ρεύματος μετατραπεί σύμφωνα με τη Θεωρία Επιπτώσεων Hall, μπορούν να αποκτηθούν απευθείας από AD, DSP, PLC, δευτερεύοντα όργανα και άλλες συσκευές.
Οι αισθητήρες ρεύματος Hall είναι ευρέως εφαρμόσιμοι για απόκτηση και ανάδραση στην παρακολούθηση ρεύματος, την εφαρμογή μπαταρίας, τον μετατροπέα, τη διαχείριση ηλιακής ενέργειας, τον πίνακα συνεχούς ρεύματος, τη μετάδοση κινητήρα συνεχούς ρεύματος, την ηλεκτρολυτική επίστρωση, τη συγκόλληση, τον μετατροπέα συχνότητας, τα συστήματα σερβοελέγχου UPS. Διαθέτουν γρήγορη απόκριση, μεγάλο εύρος μετρήσεων, υψηλή ακρίβεια, ισχυρή ικανότητα υπερφόρτωσης, καλή γραμμικότητα και εξαιρετική απόδοση κατά των παρεμβολών.

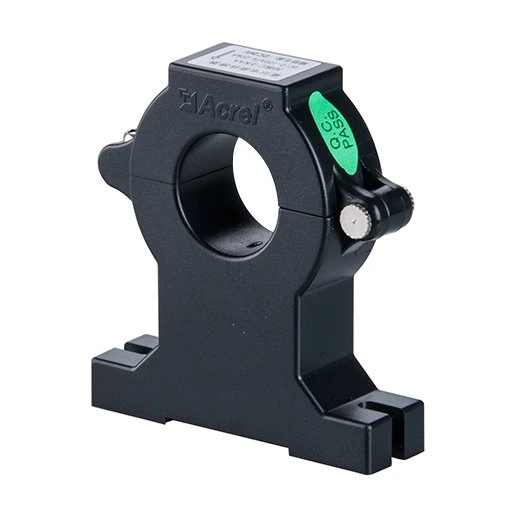

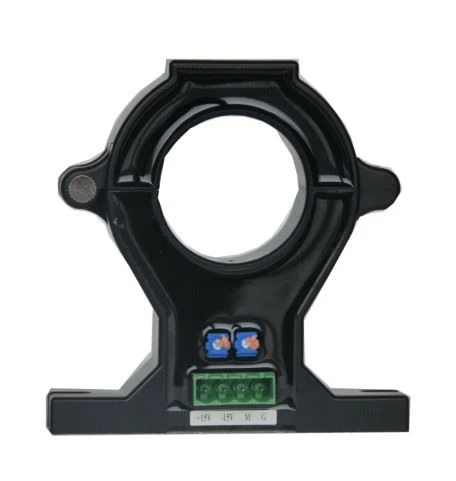

Εμφάνιση
Παράμετροι
Τεχνικές παράμετροι | Δεδομένα | |||
Διαχωρισμός/κλειστός ανοιχτός βρόχος | Hall (αληθινό RMS) | |||
Παραγωγή | Ονομαστική αξία | Τάση: ±5V/±4V | Ρεύμα: 4-20mA | |
Μηδενική τάση μετατόπισης (ρεύμα) | Τάση: ±20mV | Ρεύμα:±0,05mA | ||
Μετατόπιση τάσης (ρεύματος). | Τάση: ≤±1,0 mV/℃ | Ρεύμα:±0,04mA/ ℃ | ||
Γραμμικότητα | ≤0,2%FS | |||
Τάση ισχύος | DC±15V | DC 24V | ||
εύρος ζώνης | 0-20 kHz | |||
Χρόνος απόκρισης | ≤5 us | ≤1ms | ||
Διηλεκτρική αντοχή | Επιτρεπόμενα 2500 VAC μεταξύ εισόδου/εξόδου και τροφοδοσίας στη συχνότητα ισχύος | |||
Κατηγορία ακρίβειας | 1.0 | |||
Συνθήκες περιβάλλοντος | Θερμοκρασία | Θερμοκρασία λειτουργίας: -25℃-+70℃; Θερμοκρασία αποθήκευσης: -40℃-+85℃ | ||
Υγρασία | ≤95% RH, χωρίς δροσιά, χωρίς επιθετικό αέριο | |||
Υψόμετρο | ≤3500m | |||
Διάσταση
 |  |

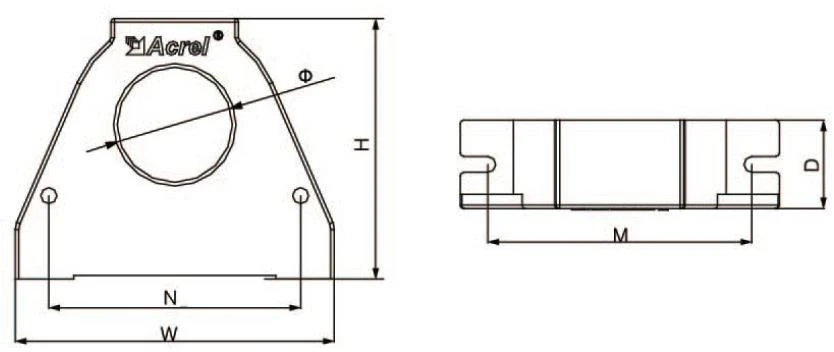

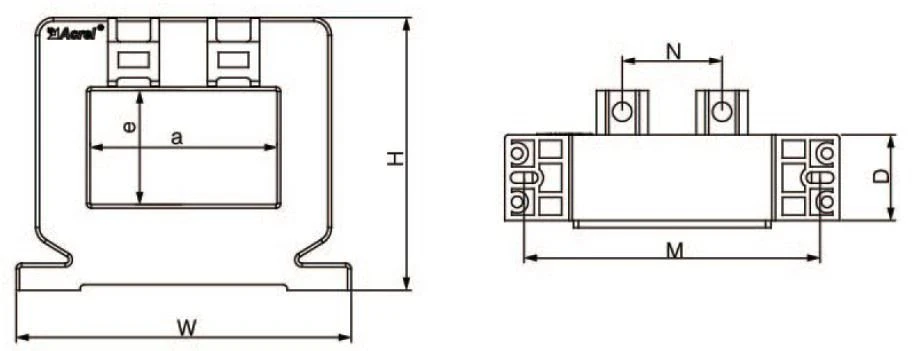

| Εικ.1 | Εικ.2 |
Προδιαγραφή μεγέθους | Μέγεθος περιγράμματος | Μέσω του μεγέθους | Μέγεθος τοποθέτησης | Εικόνα | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Εικ.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Εικ.1 |
AHKC-ΕΚΔΑ | 60 | 64 | 16 | / | / | 20 | 47 | / | Fig.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Εικ.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Εικ.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Εικ.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Εικ.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fig.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Εικ.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Εικ.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Εικ.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Εικ.2 |
Τρέχουσα αναλογία
 | Προσδιορισμός | Ονομαστικό ρεύμα | Παροχή ηλεκτρικού ρεύματος | Ονομαστική έξοδος | Διάφραγμα μέτρησης (mm) | Βαθμός ακριβείας |
AHKC-EKA | 0～(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0~(50-500)A | 12V/24V | 4~20 mA | φ 20 | 1 | |
AHKC- ΕΚΔΑ | AC 0~(50-500)A | 12V/24V | 4~20 mA | φ 20 | 1 | |
AHKC-EKB | 0～(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- ΕΚΒΑ | DC 0~(200- 1000)A | 12V/24V | 4~20 mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0~(200~1000)A | 12V/24V | 4~20 mA | φ 40 | 1 |
AHKC-K | 0～(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- ΚΑΑ | DC 0~(400- 2000)A | 12V/24V | 4~20 mA | 64×16 | 1 | |
AHKC- KDA | AC 0~(400- 2000)A | 12V/24V | 4~20 mA | 64×16 | 1 | |
AHKC-H | 0～(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0～(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0～(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Σημείωση: Το ονομαστικό ρεύμα χωρίς ετικέτα υποδεικνύει ότι το ρεύμα εισόδου AC και DC μπορεί να μετρηθεί, παρακαλούμε να το προσδιορίσετε κατά την παραγγελία.
Αισθητήρας ρεύματος κλειστού χώρου

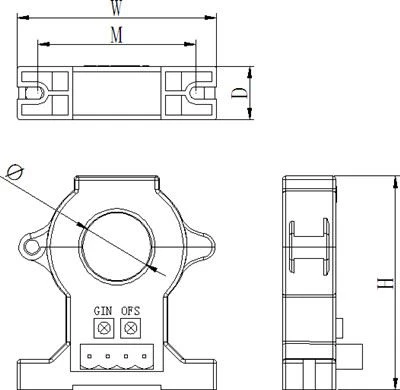

Εικ.1
Εικ.2
Προδιαγραφή μεγέθους | Μέγεθος περιγράμματος (mm) | Ανά μέγεθος (mm) | Βάση | Εικόνα | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Εικ.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Εικ.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Εικ.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Εικ.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Εικ.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Εικ.2 |
AHKC-ΚΑΠΕΛΟ | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Εικ.2 |
Τρέχουσα αναλογία
| Προσδιορισμός | Ονομαστικό ρεύμα | Παροχή ηλεκτρικού ρεύματος | Ονομαστική έξοδος | Διάφραγμα μέτρησης (mm) | Ακρίβεια |
AHKC-E | 0～(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0～(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0～(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0~(50-500)A | 12V/15V/24 V | 4~20 mA | 20.5*10.5 | 1 | |
AHKC-F | 0～(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0～(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-ΚΑΠΕΛΟ | 0～(400-2000)A | ±15V | 5V | 52*32 | 1 |
Σημείωση: Το ονομαστικό ρεύμα χωρίς ετικέτα υποδεικνύει ότι το ρεύμα εισόδου AC και DC μπορεί να μετρηθεί, παρακαλούμε να το προσδιορίσετε κατά την παραγγελία.
