Περιγραφή

Ο ευφυής ενεργειακός μετρητής συνεχών νημάτων σειράς PZ σχεδιάζεται για τις εφαρμογές όπως τα πάνελ ΣΥΝΕΧΕΣ, η ηλιακή ενέργεια, οι σταθμοί βάσεων τηλεπικοινωνιών, και οι λιμένες χρέωσης. Αυτή η σειρά οργάνων μπορεί να μετρήσει την τάση, το ρεύμα, τη δύναμη, την μπροστινή και αντίστροφη δύναμη στο συνεχές σύστημα. Μπορεί να χρησιμοποιηθεί για την τοπική επίδειξη και να συνδεθεί με τον βιομηχανικό εξοπλισμό ελέγχου, υπολογιστές, από ένα σύστημα μέτρησης και ελέγχου.

Ο ευφυής ενεργειακός μετρητής συνεχών επικοινωνιών σειράς PZ έχει επίσης ποικίλες εξωτερικές λειτουργίες δικαιολογίας για το χρήστη για να επιλέξει από: διεπαφή επικοινωνίας RS485, πρωτόκολλο Modbus-RTU, παραγωγή συναγερμών ηλεκτρονόμων, ψηφιακή είσοδος/παραγωγή. Σύμφωνα με τις διαφορετικές απαιτήσεις, μέσω των κλειδιών πινάκων οργάνων, μπορείτε να ορίσετε την αναλογία, τις παραμέτρους επικοινωνίας

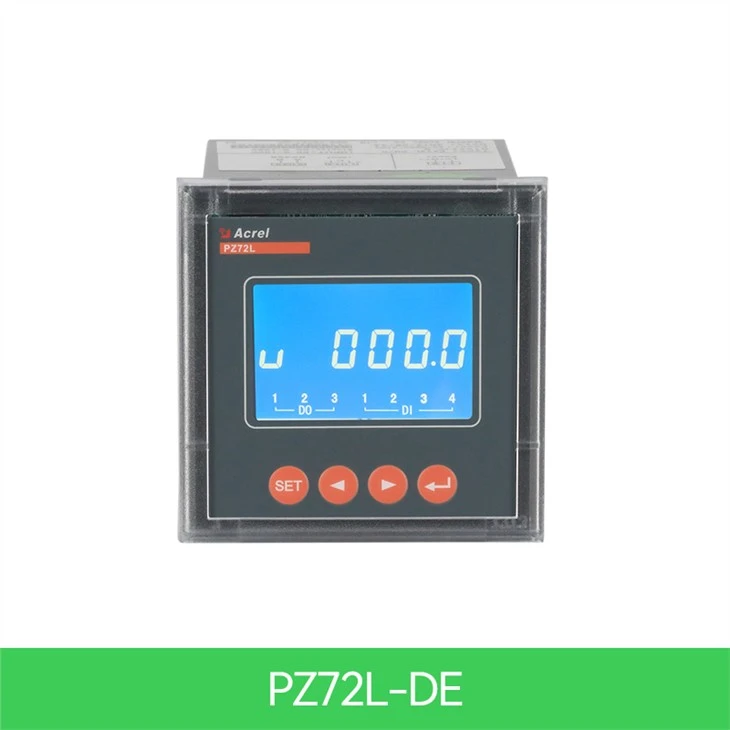

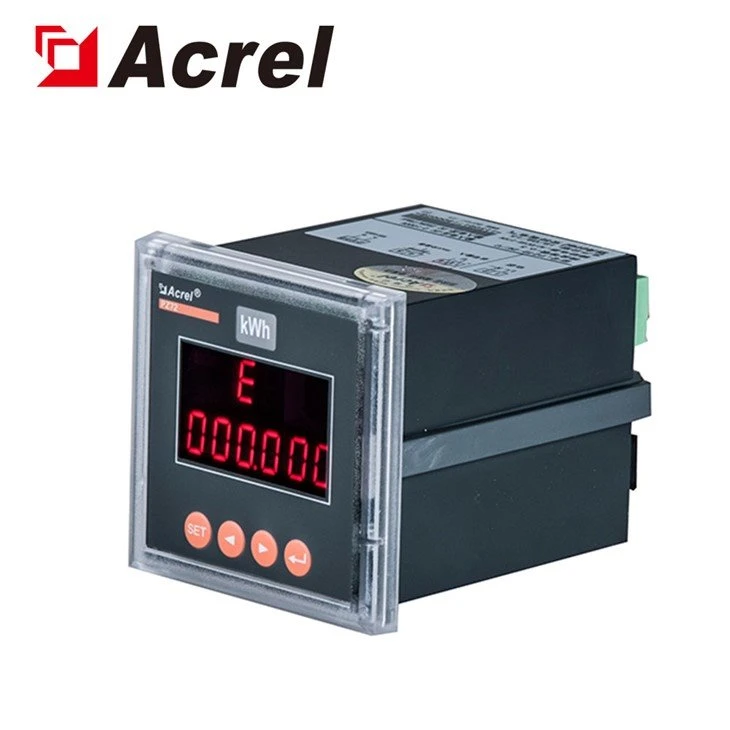

Εμφάνιση

Το προϊόν πληροί τις σχετικές τεχνικές απαιτήσεις της τυποποιημένης προδιαγραφής μετρητών δύναμης Q/GDW1825-2013, προδιαγραφή μετρητών δύναμης GB/T29318-2012 Μη-οχημάτων που χρεώνει την ηλεκτρική ενέργεια για τα ηλεκτρικά οχήματα, Q/GDW364-2009 Μονοφασική προδιαγραφή ενεργειακών μετρητών.

Παραμέτρους

Παραμέτρους	Τιμή
Εισαγωγή	Συνεχές ρεύμα τάσης	Περιοχή εισόδου	0~100V, 0~500V, 0~1000V
		Αντίσταση εισόδου	≥6kΩ/V
	Συνεχές ρεύμα	Περιοχή εισόδου	0~2500A (αισθητήρας shunt ή αιθουσών)
		Διακλάδωση	Παραγωγή 75mV
		Αίθουσα	Παραγωγή 0~20mA, 0~5V
		Κατανάλωση	≤1mW
	Υπερφόρτωση	.2 αξιολόγηση αναδίπλωσης (συνεχής), 10πλάσια βαθμολογία για 1 δευτερόλεπτο
Κατηγορία ακρίβειας	0,5 τάξη
Πάλλες	Τάση και ρεύμα: 750V, 300A, προεπιλεγμένη σταθερά σφυγμού: 100imp/kWh
	Τάση και ρεύμα: 1000V, 300A, προεπιλεγμένη σταθερά σφυγμού: 100imp/kWh
	Τάση και ρεύμα: 1000V, 200A, προεπιλεγμένη σταθερά σφυγμού: 100imp/kWh

Λειτουργία	Μέτρηση ηλεκτρικών παραμέτρων	U, I, P
	Μέτρηση kWh	Ενεργό kWh (θετικό και αρνητικό) Ενεργό kWh (θετικό και αρνητικό)
	Πολυ τιμολόγιο	Δύο σύνολα χρονοδιαγραμμάτων, ένα έτος μπορεί να χωριστεί σε 4 ζώνες ώρας, κάθε σύνολο χρονοδιαγραμμάτων μπορεί να οριστεί σε 12 ημερήσιες χρονοθυρίδες,4 τιμές (F1, F2, F3, F4 είναι κορυφές και επίπεδες κοιλάδες), το ελάχιστο χρονικό διάστημα της χρονικής περιόδου είναι 15 λεπτά και η χρονική περίοδος μπορεί να οριστεί σε όλο το σημείο μηδέν. (Μόνο για μετρητές υγρών κρυστάλλων LCD)
	Ιστορικό αρχείο δεδομένων	Μπορεί να μετρήσει την ιστορική ηλεκτρική ενέργεια τους τελευταίους 12 μήνες (ηλεκτρική ενέργεια σε διάφορους ρυθμούς). (Μόνο ο μετρητής LCD έχει)
	Λειτουργία εισόδου και εξόδου μεταγωγής	Το PZ72 έχει δύο εξόδους διακοπτών και δύο εισόδους διακοπτών. Το PZ96 έχει δύο εξόδους διακοπτών και τέσσερις εισόδους διακοπτών. Η παραγωγή διακοπτών είναι παραγωγή ηλεκτρονόμων, η οποία μπορεί να πραγματοποιήσει το «τηλεχειριστήριο» και την παραγωγή συναγερμών. Η είσοδος διακοπτών μπορεί όχι μόνο να συλλέξει και να επιδείξει τις τοπικές πληροφορίες θέσης διακοπτών αλλά και η μακρινή λειτουργία μετάδοσης μπορεί να πραγματοποιηθεί μέσω rs485 του οργάνου, δηλαδή της λειτουργίας «μακρινού σήματος».
	Εκθέτω	LCD ή οδηγήσεις
	Επικοινωνία	Διεπαφή επικοινωνίας: RS485, πρωτόκολλο επικοινωνίας: πρωτόκολλο MODBUS-RTU ή DL/T645-2007 πρωτόκολλο Ποσοστό Baud 1200, 2400, 4800, 9600, 19200, 38400 προαιρετικό, Η υπέρυθρη είναι σταθερή στα 1200bps.
Διακόπτης	DI	Ξηρά είσοδος επαφών, ενσωματωμένη παροχή ηλεκτρικού ρεύματος του οργάνου, φωτοηλεκτρική απομόνωση
Διακόπτης	ΚΆΝΩ	2 έξοδοι ηλεκτρονόμων, κανονικά ανοικτές επαφές, ικανότητα 2A/30VDC ή 2A/250VAC
Τροφοδοτικό	Εύρος τάσης	85~265VAC,50/60Hz;20~60VDC;100~350VDC
Τροφοδοτικό	Κατανάλωση	≤2W
Αντίσταση μόνωσης	≥100MΩ
Η συχνότητα δύναμης αντέχει την τάση	3kV/1min (RMS)
Περιβάλλον	Θερμοκρασία	Εργασία: -25°C~+65°C;αποθήκευση: -40°C~+80°C
	Υγρασία	≤93%RH Μη συμπύκνωση
	Ύψος	≤ 2500μ

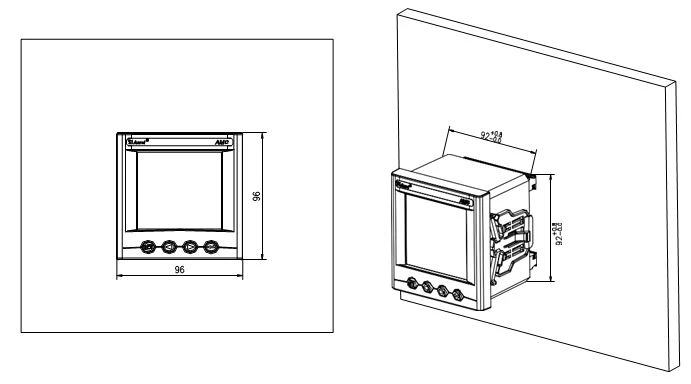

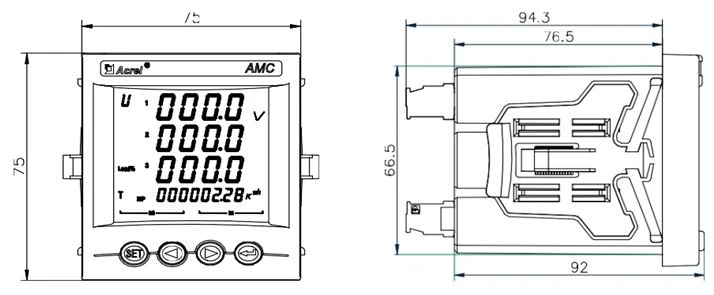

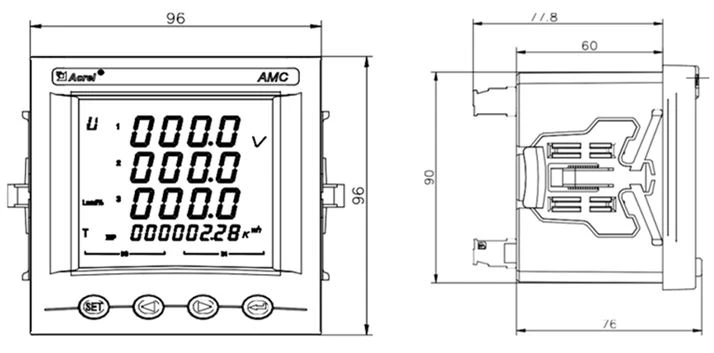

Διαστάσεις

Περιγραφή	μέγεθος πρόσοψης		μέγεθος κατοικίας			κόψτε το μέγεθος
Περιγραφή	πλάτος	ύψος	πλάτος	ύψος	βάθος	πλάτος	ύψος
72 τετράγωνο	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 τετράγωνο	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
