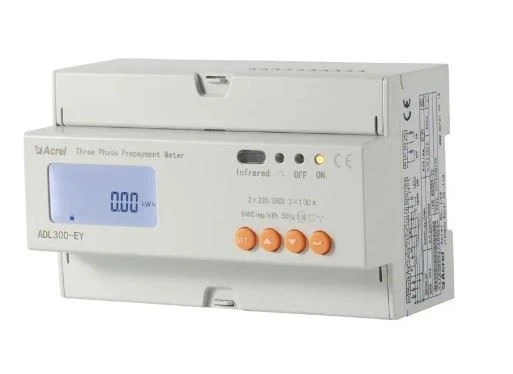

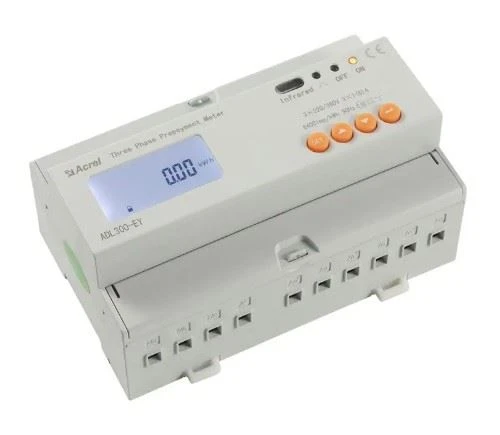

Τριφασικό προπληρωμένο ενεργειακό μετρητή

● Μέτρηση: 3-φάση kWh (κατηγορία 0.5s), kVarh, ενεργός δύναμη, αντιδραστική δύναμη, ρεύμα, τάση και κ.λπ.
● Εκτιμημένη τάση: 3x380~456V εναλλασσόμενο ρεύμα &45~65Hz (η εισαγωγή σημάτων τάσης χρησίμευσε επίσης ως παροχή ηλεκτρικού ρεύματος του μετρητή)
● Εκτιμημένο ρεύμα: 3x10 (80) ένα εναλλασσόμενο ρεύμα (άμεση σύνδεση) 3x1(6)A AC (Συνδεδεμένο μέσω CTs)
● Επικοινωνία: RS485 (MODBUS-RTU) Υπέρυθρος
● Αυτόματος έλεγχος: Ενσωματωμένος ηλεκτρονόμος εκμετάλλευσης για τον διακόπτη on-off έλεγχο
● Πολυτιμό-πολυ-τιμολόγηση: 4 τιμολογιακές τιμές (ακίδα, κορυφή, κοιλάδα και επίπεδη τιμή μονάδων kWh)

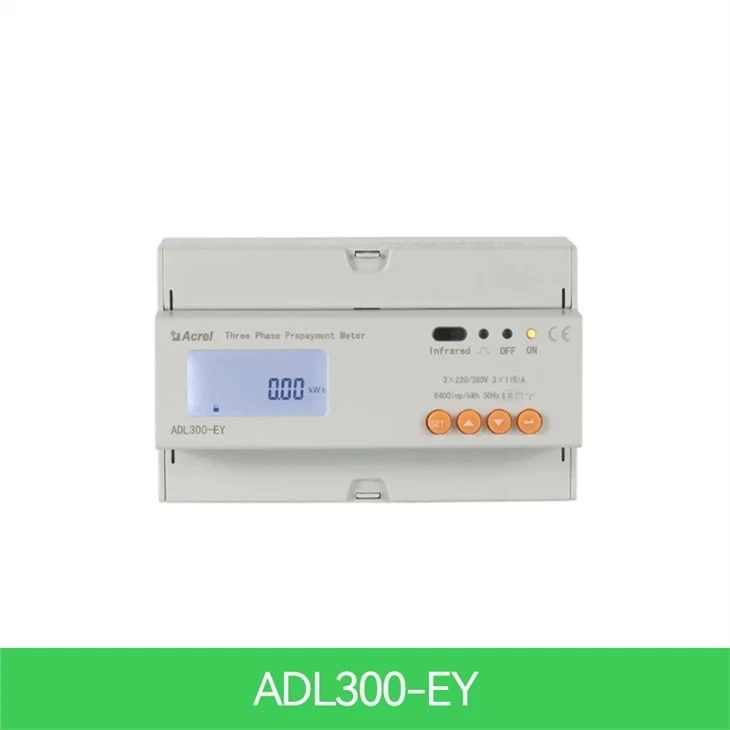

● Μοντέλο: ADL300-EY

Περιγραφή

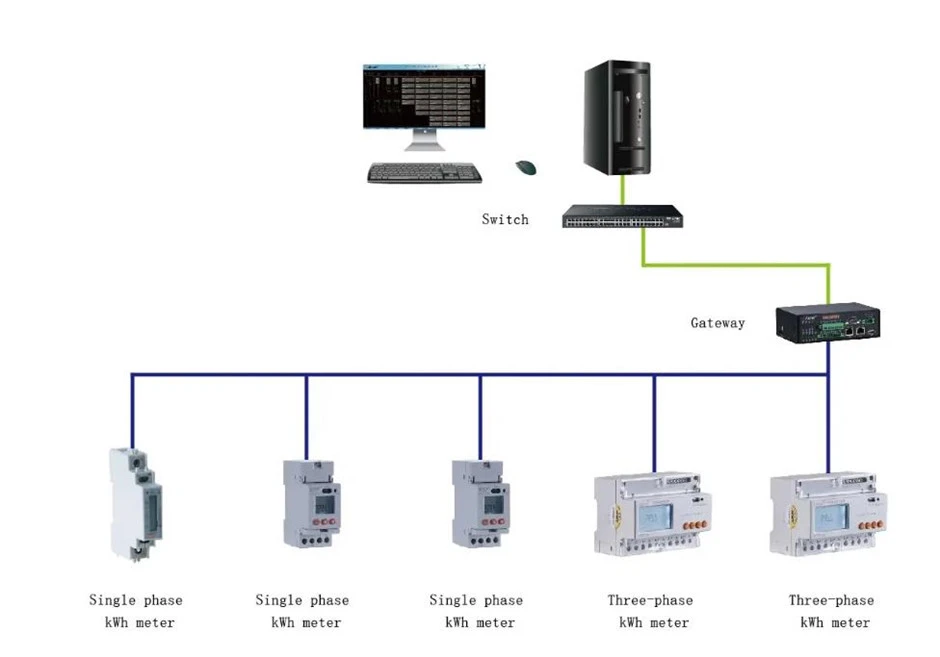

Αυτή τη στιγμή Acrel έχει τρεις προπληρωμένους μετρητές ενέργειας, ADL100-EY μονοφασικά προπληρωμένους μετρητές με τον εισαγωγικό έλεγχο, ADL300-EY τριφασικά προπληρωμένους μετρητές με τον ενδοεγχειρητικό έλεγχο, και ADF400L προπληρωμένοι μετρητές ενέργειας, χρησιμοποιούνται ευρέως για τον υπολογισμό της ενιαίας και τριφασικής ενεργού ενέργειας αντίστοιχα στη συχνότητα 50 Hz. Ο μετρητής έχει τις λειτουργίες της προπληρωμένης, ελέγχου φορτίων και rs485 επικοινωνίας, κ.λπ. Οι εσωτερικοί μετρητές έχουν ένα μικρό σπάσιμο εκμετάλλευσης για να πραγματοποιήσουν το ρεύμα επάνω ή μακριά. Με την πλατφόρμα Acrel IoT EMS μπορεί να πραγματοποιήσει τηλεχειρισμό της ισχύος. Αυτοί οι μετρητές πληρούν τις σχετικές τεχνικές απαιτήσεις των ηλεκτρονικών μετρητών ισχύος στα πρότυπα IEC62053-21, IEC62053-22.

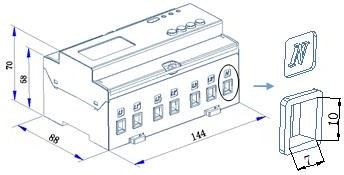

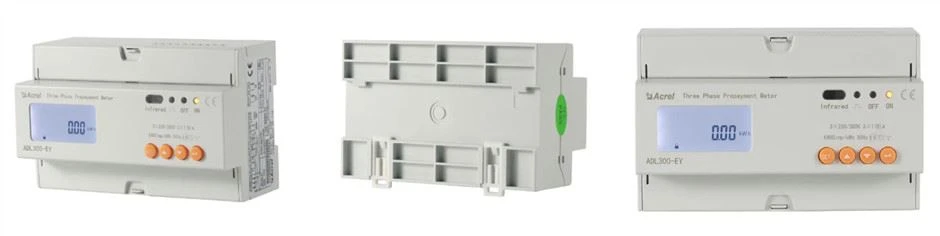

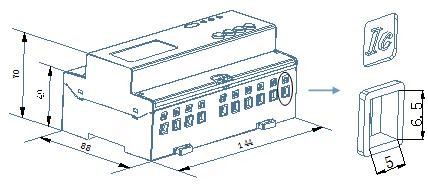

Εμφάνιση

Παραμέτρους

Τεχνική παράμετρος		ADL300-EY
Τάση	Τάση αναφοράς	3×220/380V
	Αναφορά συχνότητα	50 Hz
	Κατανάλωση	<4va(each>
Τρέχων	Ρεύμα εισαγωγής	1(6)A,10(80)A
	Έναρξη ρεύματος	Συνδεθείτε απευθείας: 0.004 Ib, συνδεθείτε μέσω CT: 0.002In
	Κατανάλωση	<4va (maximum="">
Μέτρηση εκτέλεση	Η ακρίβεια του μέτρηση	Κατηγορία 0,5s
Ακρίβεια ρολογιού		Σφάλμα ≤0,5s/d
Ενεργός σφυγμός	Πλάτος σφυγμού	80ms±20ms
Ενεργός σφυγμός	Σφυγμός σταθερός	6400imp/kWh,400 imp/kWh
Επικοινωνία σχετικά με	Διεπαφή	RS485 (Α+,Β-)
	Λειτουργία σύνδεσης	Θωρακισμένοι στριμμένα αγωγοί ζευγαριών
	Πρωτόκολλο	MODBUS-RTU

Λειτουργία

Όνομα συνάρτησης	Περιγραφή συνάρτησης		Λειτουργία προμηθεύω
	ADL300-EY	ADL100-ΕΥ
Μέτρηση kWh	Σύνολο ενεργών kWh (θετικών και αρνητικών συνολικά)		■
Μέτρηση ηλεκτρικών Παραμέτρους	U,I ,P,Q,S,PF,F		■
Προπληρωμένη λειτουργία	Μέσω προπληρωμένης επαναφόρτισης επικοινωνίας RS485, κρυπτογράφηση δεδομένων		■
Έλεγχος	Ενσωματωμένος υπο-κρατώντας ηλεκτρονόμος υψηλής ικανότητας για να επιτύχει φόρτωση ελέγχου on-off		■
Οθόνη LCD	Οθόνη LCD τμήματος 8 bit		■
Επικοινωνία	Διεπαφή επικοινωνίας: RS485, επικοινωνία πρωτόκολλο: MODBUS-RTU		■
Πολυ-τιμολόγιο	4 τιμολογιακές τιμές, διάστημα 14 φορές την ημέρα		□F
