Αφηρημένη
Η προστασία από γείωση για ηλεκτρικά κυκλώματα, εξοπλισμό και ηλεκτρικά ατυχήματα πυρκαγιάς που προκαλούνται από ρεύματα βλάβης στο έδαφος γίνονται ολοένα και περισσότερο καθημερινή ανάγκη. Για τους κύριους κόμβους που καταναλώνουν ενέργεια στην πλευρά του χρήστη, σχεδιάζεται και εγκαθίσταται ένα ρελέ υπολειμματικού ρεύματος για την παρακολούθηση της κατάστασης υπολειπόμενου ρεύματος κάθε κυκλώματος που χρησιμοποιεί ενέργεια σε πραγματικό χρόνο. Μέσω της παρακολούθησης σε πραγματικό χρόνο της χρήσης ενέργειας και των σχετικών παραμέτρων ισχύος, η ασφάλεια, η αξιοπιστία και η αποδοτικότητα συντήρησης της χρήσης ενέργειας βελτιώνονται, το κόστος εργασίας συντήρησης μειώνεται και πραγματοποιείται η παρακολούθηση του υπολειμματικού ρεύματος. Μέσω της παρακολούθησης της χρήσης ενέργειας, της συλλογής δεδομένων και του συναγερμού σε πραγματικό χρόνο, παρακολουθείται το υπολειπόμενο ρεύμα στο σύστημα διανομής ισχύος και παρέχεται προστασία από τη γείωση του ηλεκτρικού κυκλώματος του χρήστη' για την πρόληψη ατυχημάτων πυρκαγιάς και προσωπικά ατυχήματα ηλεκτροπληξίας που προκαλούνται από υπολειμματικό ρεύμα. Ακολουθεί μια σύντομη εισαγωγή στην εφαρμογή του ASJ της εταιρείας μας' s ρελέ υπολειπόμενου ρεύματος στο έργο της βεράντας του σπιτιού γύρω από το νησί Μαλδίβες.
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

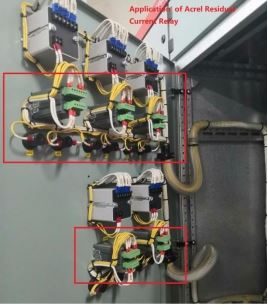

Τα υδάτινα αρχοντικά γύρω από το νησί στις Μαλδίβες χρησιμοποιούνται κυρίως για να δέχονται τουρίστες από όλο τον κόσμο. Η συχνότητα του χώρου εφαρμογής είναι 50 Hz και η τάση είναι 220V TT ή γραμμές διανομής ισχύος συστήματος TN. Ο πελάτης ελπίζει να παρακολουθεί το υπολειπόμενο ρεύμα της γραμμής εγκαθιστώντας ένα ρελέ υπολειπόμενου ρεύματος στο ερμάριο διανομής του σπιτιού νερού και ελπίζει ότι μπορεί να εμφανιστεί η αναλογία της παρακολούθησης σε πραγματικό χρόνο της τιμής υπολειπόμενου ρεύματος προς την καθορισμένη τιμή υπολειπόμενου ρεύματος στον πίνακα οθόνης, όταν η αναλογία φτάσει το 80%, το ρελέ υπολειπόμενου ρεύματος μπορεί να ειδοποιήσει αμέσως. Το Acrel ASJ10-LD1A συνεργάζεται με τον μετασχηματιστή υπολειμματικού ρεύματος, έλυσε επιτυχώς τις επιτόπιες ανάγκες παρακολούθησης του πελάτη'
Ρελέ υπολειπόμενου ρεύματος σειράς ASJ
Τα τρέχοντα ρελέ της σειράς ASJ μπορούν να συνδυαστούν με τροφοδοτικά χαμηλής τάσης ή επαφή χαμηλής τάσης για να σχηματίσουν μια συνδυασμένη προστασία ρεύματος τροφοδοσίας, που χρησιμοποιείται κυρίως για συσκευές AC 50Hz, τάσης και κάτω από συσκευές TT400V και σωληνώσεις συστήματος TN, εκτός από την προστασία από σφάλματα γείωσης για ηλεκτρικά κυκλώματα για την αποφυγή βλαβών στο έδαφος Οι κοινές ζημιές του εξοπλισμού και οι ηλεκτρικές βλάβες που προκαλούνται από αυτό μπορούν επίσης να αποτρέψουν τον κίνδυνο προσωπικού ηλεκτροπληξίας και να παρέχουν άμεση προστασία από επαφή.
Το προϊόν πληροί τις απαιτήσεις του GB/T 22387-2016" Catalyst Current Relay" ;.
Τα ρελέ υγιεινής ρεύματος της σειράς ASJ ενσωματώνουν λειτουργίες προστασίας υπερέντασης και υπό τάσης γραμμής και αυτόματες πρόσθετες λειτουργίες για κανονική τάση. Το προϊόν είναι μικρό σε μέγεθος, υψηλής ακρίβειας, εύκαμπτο στη δομή και εύκολο στην εγκατάσταση. Είναι μια συσκευή προστασίας ασφαλείας στον τομέα των πολιτικών κατασκευών.

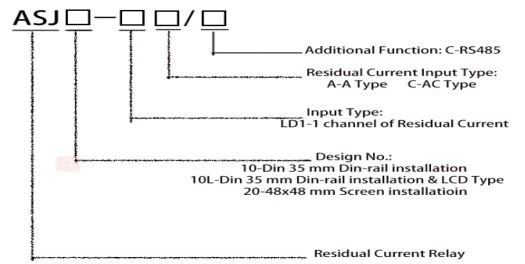

Περιγραφή μοντέλου
Τεχνικά χαρακτηριστικά
τεχνική παράμετρος | δείκτης | |||
Τύπος AC | Τύπος Α | |||
εισαγωγή | Ονομαστικό ρεύμα υπολειπόμενης ενέργειας I △ n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30 (Α) σημ. 3 | |
Χρόνος περιορισμού μη οδήγησης △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (ες) σημείωση 4 | ||
Ονομαστικό υπόλοιπο ρεύματος μη δράσης I △ αρ | 50%I△n | 50%I△n | ||
χαρακτηριστικά απόδοσης | απλό ημιτονοειδές εναλλασσόμενο ρεύμα | απλό ημιτονοειδές εναλλασσόμενο ρεύμα και παλλόμενο συνεχές ρεύμα | ||
συχνότητα | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
σφάλμα ενέργειας | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
παραγωγή | λειτουργία εξόδου | το ένα είναι το κανονικό κλείσιμο και το άλλο είναι για τον μετασχηματισμό | το ένα είναι το κανονικό κλείσιμο ή άνοιγμα και το άλλο είναι για τον μετασχηματισμό | |
ικανότητα επαφής | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
λειτουργία επαναφοράς | το επιτόπου και το υπεραστικό, | το επιτόπου, το υπεραστικό και το αυτόματο | ||
παροχή ηλεκτρικού ρεύματος | εύρος τάσης | AC110V 、 AC220V error επιτρεπόμενο σφάλμα ± 10% | AC110V 、 AC220V 、 DC85-270V （Επιτρεπόμενο σφάλμα ± 10% | |
διάχυση ισχύος | ≤5W | |||
συχνότητα ισχύος αντέχει στην τάση | Η πραγματική τιμή του εναλλασσόμενου ρεύματος μεταξύ της τροφοδοσίας, της εισόδου και της εξόδου: 2kV/1min | |||
υπό κανονική λειτουργία | θερμοκρασία | θερμοκρασία λειτουργίας: -20 ℃ ~ +55 θερμοκρασία αποθήκευσης: -30 ℃ ~ +70 | ||
υγρασία | ≤ 95%RH, με συμπύκνωση υγρασίας και διαβρωτική θέση αερίου | |||
ύψος πάνω από την επιφάνεια της θάλασσας | ≤2000m | |||
κατηγορία ρύπανσης | Τρίτος βαθμός | |||
κατηγορία εγκατάστασης | Πληκτρολογήστε | |||
Σημείωση 3: Το ρεύμα υπολειπόμενης δράσης με ονομαστική τιμή ASJ10L-LD1A είναι 10mA-30A συνεχώς ρυθμιζόμενο.
Σημείωση 4 limit Ο χρόνος ASJ10L-LD1A για μη οδήγηση είναι 0-10S συνεχώς ρυθμιζόμενος.

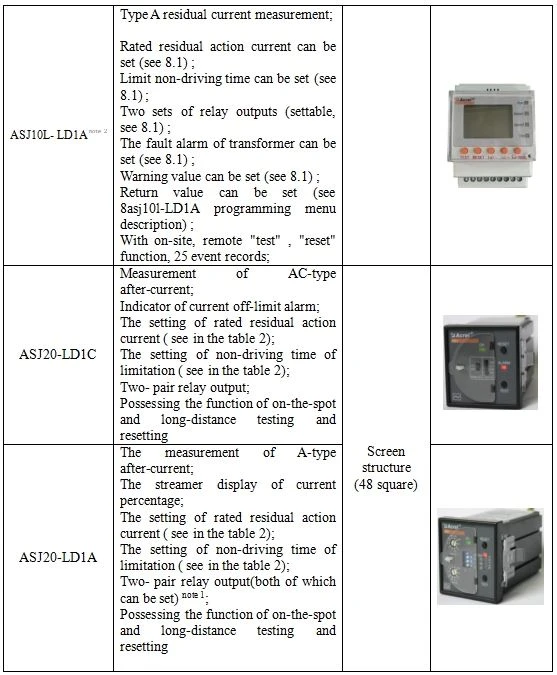

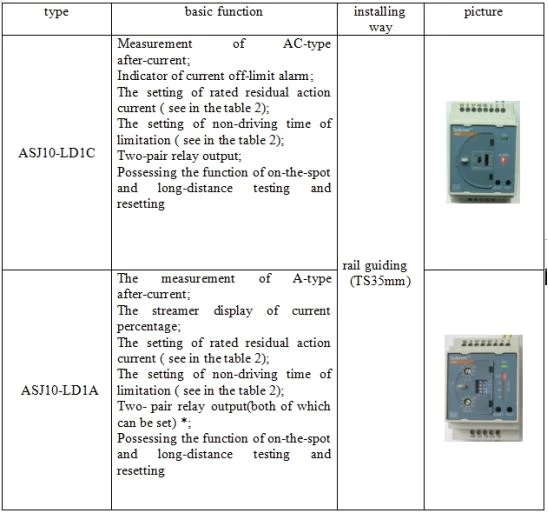

Τύποι προϊόντων
Σημείωση1 ： Η λειτουργία ρύθμισης για ρελέ σημαίνει ότι μπορείτε να ορίσετε μόνοι σας την αρχικοποίηση και την έξοδο του ρελέ, η οποία ενεργείται από τον διακόπτη κλήσης στον πίνακα. μπορείτε να βρείτε τον συγκεκριμένο οδηγό ρύθμισης από τον πίνακα 5.
Σημείωση2 ： ΠΡΟΑΙΡΕΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ C: RTU Communication RS485, Model ASJ10L-LD1A/C

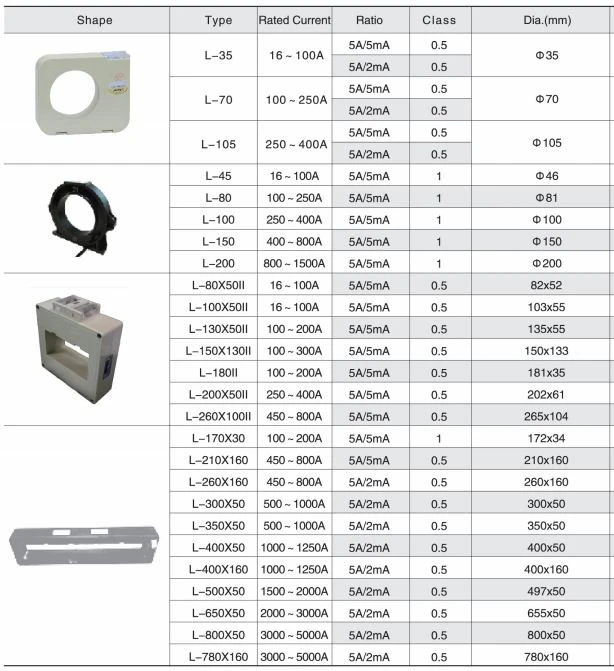

Επιλογή υπολειμματικού ρεύματος μετασχηματιστή
Εγκατάσταση
Περίληψη
Το ρελέ υπολειπόμενου ρεύματος της σειράς ASJ έχει πολύ υψηλή σχέση απόδοσης-τιμής. Ως εξελιγμένο έξυπνο και ψηφιακό όργανο παρακολούθησης υπολειπόμενου ρεύματος, το ρελέ υπολειπόμενου ρεύματος έχει χρησιμοποιηθεί ευρέως στην εισερχόμενη γραμμή ή μονοφασικό ή τριφασικό υποσύστημα οικιακών πολιτικών κτιρίων. Ηλεκτρικός εξοπλισμός στη γραμμή διανομής ισχύος.
