Τα τελευταία χρόνια, με την ταχεία ανάπτυξη των κέντρων δεδομένων, το πρόβλημα κατανάλωσης ενέργειας των κέντρων δεδομένων γίνεται όλο και πιο εμφανές. Η διαχείριση ενέργειας και ο σχεδιασμός τροφοδοσίας και διανομής των κέντρων δεδομένων έχουν γίνει καυτά ζητήματα. Οι λογικές και αξιόπιστες λύσεις συστημάτων διανομής ενέργειας για τα κέντρα δεδομένων, είναι ένας εύλογος τρόπος για τη βελτίωση της απόδοσης ισχύος του κέντρου δεδομένων και τη μείωση της κατανάλωσης ενέργειας του εξοπλισμού. Σε συνδυασμό με τις σχετικές τεχνικές προδιαγραφές, αναλύονται τα πλεονεκτήματα και τα μειονεκτήματα των παλαιών και νέων σχημάτων διανομής ισχύος ενός κέντρου δεδομένων και παρέχεται αναφορά για το σχεδιασμό της νέας αρθρωτής αίθουσας υπολογιστών.
Λέξεις κλειδιά: κέντρο δεδομένων; τερματική διανομή ισχύος? ντουλάπι κεφαλής στήλης
1. Bυπόβαθρο
Με την ανάπτυξη της επιστήμης και της τεχνολογίας, ο αριθμός, η κλίμακα και η πυκνότητα ισχύος των κέντρων δεδομένων συνεχίζουν να αυξάνονται και το επίπεδο κατασκευής συνεχίζει να βελτιώνεται. Το σύστημα διανομής ενέργειας είναι το πιο σημαντικό μέρος του κέντρου δεδομένων. Διακοπές ρεύματος ή χαμηλής ποιότητας παροχή ρεύματος μπορεί να προκαλέσουν διακοπή λειτουργίας του διακομιστή. προκαλούν απώλειες. Ο τρόπος βελτιστοποίησης του σχεδιασμού για τη βελτίωση της ασφάλειας και της αξιοπιστίας του τροφοδοτικού του κέντρου δεδομένων για τη διασφάλιση της αδιάλειπτης και σταθερής λειτουργίας του ηλεκτρονικού συστήματος πληροφοριών έχει γίνει σημαντικό ζήτημα για τους σχεδιαστές των κέντρων δεδομένων. Σε σύγκριση με το παραδοσιακό σύστημα τροφοδοσίας και διανομής ρεύματος, το αν υπάρχει ένα ασφαλές, οικονομικό και πιο σταθερό σύστημα παροχής ρεύματος είναι ένα πρόβλημα που ενδιαφέρει τους σχεδιαστές.
2. Σχέδιο διανομής ισχύος στο τέλος της αίθουσας δεδομένων
Επισκόπηση έργου
Η συνολική επιφάνεια κατασκευής ενός κέντρου δεδομένων είναι 1906,24 τετραγωνικά μέτρα, εκ των οποίων η συνολική επιφάνεια κατασκευής του κέντρου δεδομένων είναι 210,6 τετραγωνικά μέτρα, συμπεριλαμβανομένου του δωματίου δεδομένων 1F και του δωματίου επικοινωνίας 1F. Ο λειτουργικός χώρος περιλαμβάνει το κυρίως μηχανοστάσιο (αίθουσα υπολογιστών, αίθουσα επικοινωνίας), τον χώρο διαχείρισης (γραφείο, αίθουσα εξοπλισμού Internet κ.λπ.) και τους βοηθητικούς χώρους.
Παραδοσιακό σχέδιο διανομής ηλεκτρικής ενέργειας ένα

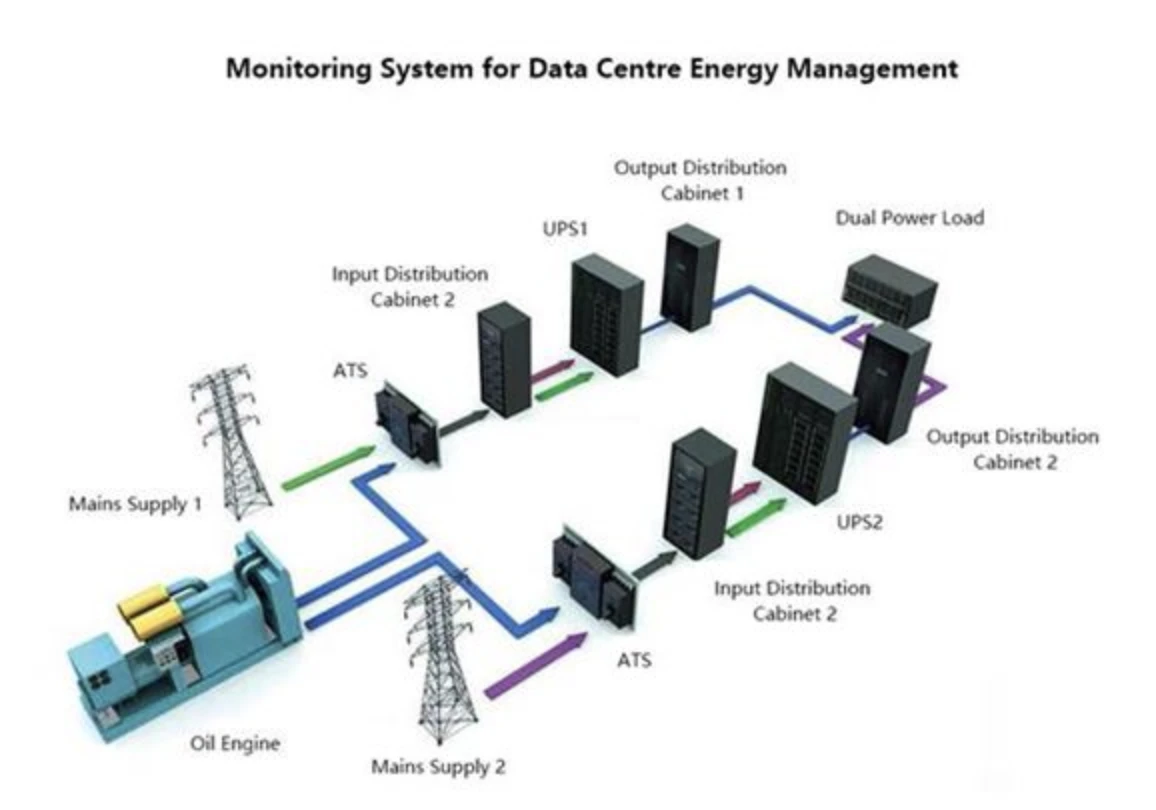

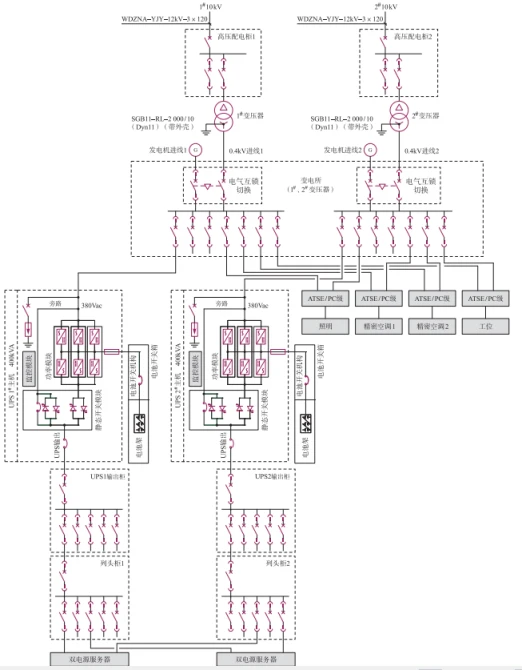

Το τροφοδοτικό υψηλής τάσης 10kV αντλείται από δύο διαφορετικά δίκτυα υποσταθμού και η υψηλής τάσης και η χαμηλή τάση δεν είναι συνδεδεμένα. Το τρίτο τροφοδοτικό αντλείται από τη γεννήτρια ντίζελ του κέντρου ισχύος. Το κύριο εφεδρικό τροφοδοτικό και το τροφοδοτικό της γεννήτριας εναλλάσσονται στην έξοδο του μετασχηματιστή για να διασφαλιστεί η κατανάλωση ενέργειας του κέντρου δεδομένων. Ο εξοπλισμός χρησιμοποιεί ηλεκτρισμό αξιόπιστα. Λαμβάνοντας υπόψη ότι η χωρητικότητα μιας μεμονωμένης γεννήτριας είναι πολύ μικρότερη από 2500 kW και ο αριθμός των γεννητριών δεν έχει ξεπεράσει τις 10, επιλέγεται ένα σετ γεννήτριας χαμηλής τάσης 0,4 kV. Το ουδέτερο σημείο του σετ γεννήτριας 0,4 kV θα είναι απευθείας γειωμένο και οι αγωγοί που συνδέονται μεταξύ των σημείων αστεριών της γεννήτριας θα είναι μονωμένοι. Συνολικά 2 σετ συστημάτων UPS 400 kVA έχουν εγκατασταθεί στο κέντρο δεδομένων για να σχηματίσουν ένα σύστημα ανοχής σφαλμάτων 2Ν. Οι καμπίνες διπλού κυκλώματος και διπλής εξόδου μπορούν να παρέχουν ισχύ για ηλεκτρονικό εξοπλισμό πληροφοριών και υποδοχές σταθμών εργασίας στο κέντρο δεδομένων. Η μπαταρία του συστήματος UPS μπορεί να παρέχει συνεχή τροφοδοσία για 15 λεπτά για όλα τα φορτία Βαθμού ①. Το φορτίο ενός διακομιστή του κέντρου δεδομένων θεωρείται 3 kW και το μέγιστο φορτίο δεν υπερβαίνει τα 4 kW. Προκειμένου να αποφευχθεί η αστοχία του UPS του κέντρου δεδομένων κατά τη διαδικασία μεταγωγής ισχύος να επηρεάσει την κανονική λειτουργία του σημαντικού φορτίου, ο διακόπτης ATS του δικτύου και των γεννητριών ντίζελ θα πρέπει να είναι ένας διακόπτης τεσσάρων επιπέδων με επικάλυψη σε επίπεδο υπολογιστή και ουδέτερη γραμμή εναλλαγή.
Νέο σύστημα παροχής και διανομής ρεύματος 2
Με την τεχνολογική καινοτομία και την υπεράσπιση της έννοιας της πράσινης εξοικονόμησης ενέργειας, ο διεθνής οργανισμός TGG πρότεινε το PUE, ένα μέτρο της ενεργειακής απόδοσης των κέντρων δεδομένων. Το PUE είναι ο λόγος όλης της ενέργειας που καταναλώνεται από το κέντρο δεδομένων προς την ενέργεια που χρησιμοποιείται από τα φορτία IT και είναι το αντίστροφο του DCIE. κατανάλωση ενέργειας PUE=όλου του εξοπλισμού στο κέντρο δεδομένων / κατανάλωση ενέργειας του εξοπλισμού πληροφορικής, το PUE είναι μια αναλογία, το σημείο αναφοράς είναι 2, όσο πιο κοντά στο 1, τόσο καλύτερο είναι το επίπεδο ενεργειακής απόδοσης, τόσο υψηλότερος είναι ο πράσινος βαθμός ένα κέντρο δεδομένων.

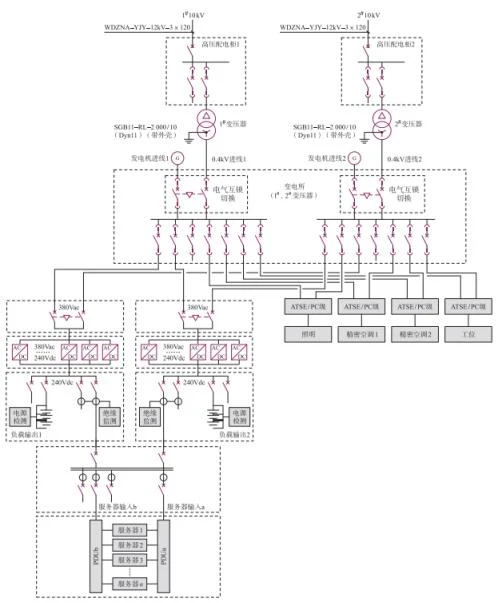

Μέσω μεγάλου όγκου ανάλυσης δεδομένων, συνάγεται το συμπέρασμα ότι το σύστημα τροφοδοσίας και διανομής συνεχούς ρεύματος υψηλής τάσης (HVDC), το ολοκληρωμένο σύστημα τροφοδοσίας και διανομής AC-DC και το UPS συν HVDC έχουν υψηλότερη απόδοση εργασίας, κάτι που μπορεί να βελτίωση του δείκτη εξοικονόμησης ενέργειας του κέντρου δεδομένων.
3. Σύγκριση νέων και παλαιών λύσεων συστημάτων τροφοδοσίας και διανομής ρεύματος
Η έξοδος του συστήματος τροφοδοσίας UPS είναι συχνότητα ισχύος και η απώλεια φίλτρου είναι μεγάλη και το HVDC είναι φιλτράρισμα υψηλής συχνότητας και καταλαμβάνει μικρότερη περιοχή. Η μπαταρία του UPS βρίσκεται στο άκρο εισόδου. Εάν το ίδιο το UPS αποτύχει, το φορτίο θα εξακολουθεί να χάνει ισχύ. ενώ η μπαταρία του HVDC βρίσκεται στο άκρο εξόδου. Ακόμα κι αν το ίδιο το HVDC αποτύχει, η μπαταρία μπορεί να παρέχει ρεύμα στο φορτίο για να εξασφαλίσει αδιάλειπτη τροφοδοσία ρεύματος. Το σύστημα τροφοδοσίας UPS έχει περισσότερους ενδιάμεσους συνδέσμους από το σύστημα τροφοδοσίας HVDC. Η μπαταρία HVDC συνδέεται απευθείας με τη γραμμή διαύλου, εξαλείφοντας την ανάγκη για σύνδεση μετατροπέα και κάθε ενδιάμεσος σύνδεσμος πολλαπλών επιπέδων θα μειώσει την απόδοση μετατροπής, με αποτέλεσμα την αυξημένη κατανάλωση ενέργειας.
4. Acrel's λύσεις για λύσεις HVDC

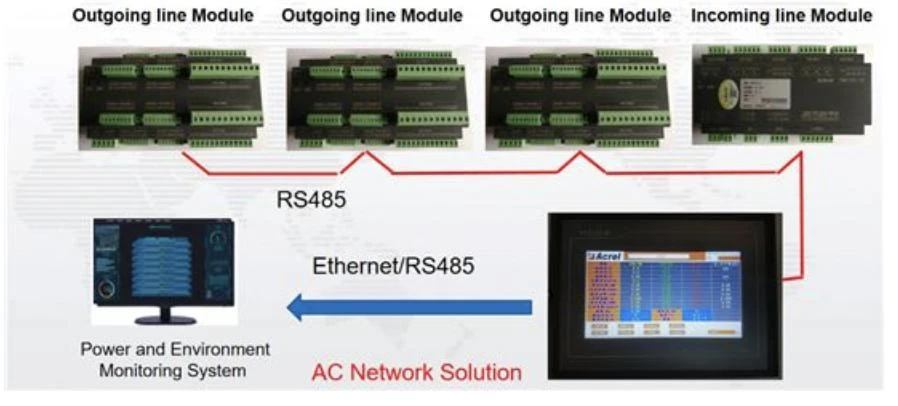

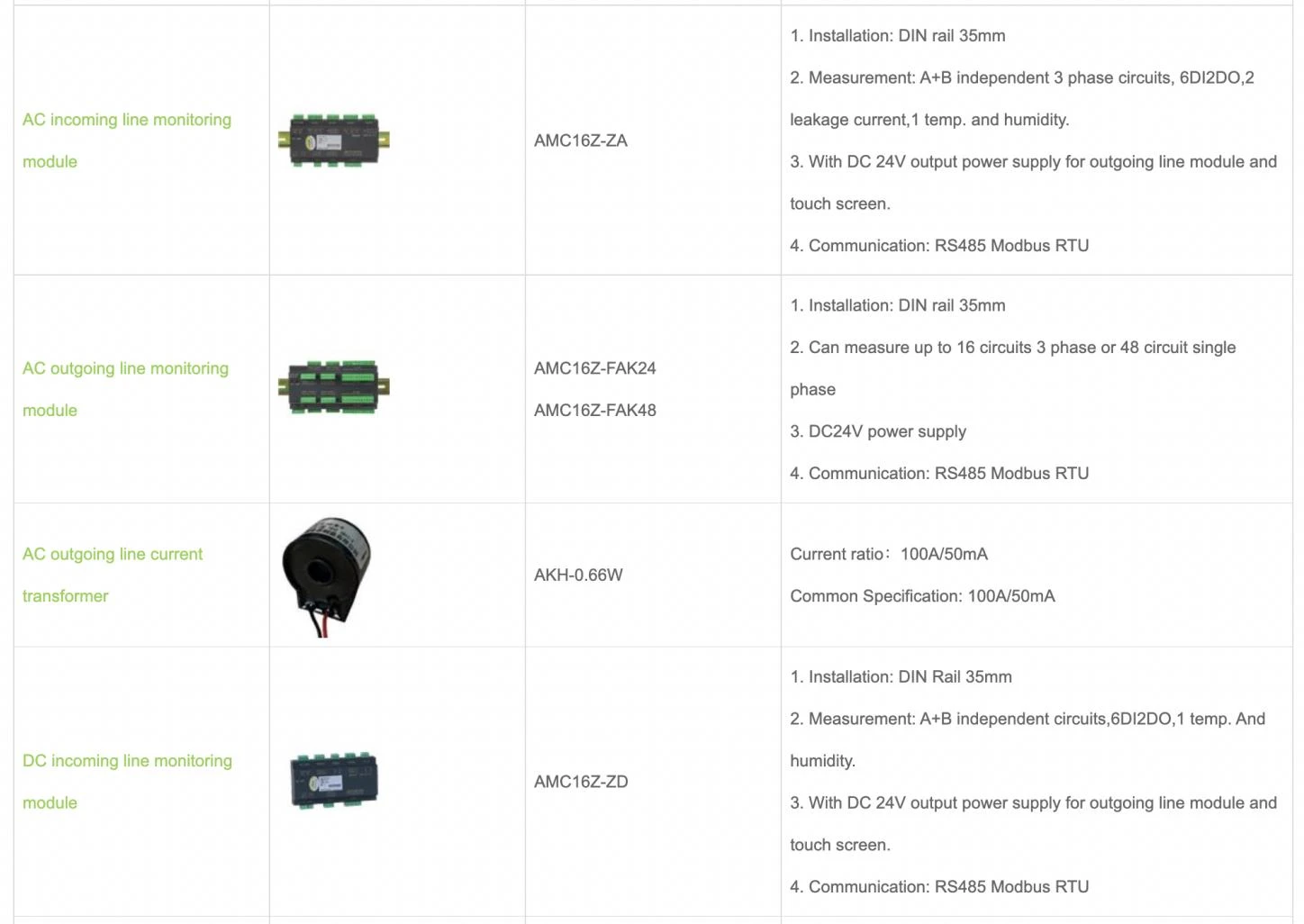

Η συσκευή παρακολούθησης διανομής ρεύματος DC της σειράς AMC16Z της Acrel είναι μια συσκευή μέτρησης ειδικά σχεδιασμένη για τη διαχείριση ενέργειας διακομιστή δεδομένων. Η συσκευή είναι συμπαγής σε σχεδιασμό και μπορεί να παρακολουθεί όλες τις ηλεκτρικές παραμέτρους, τους διακόπτες εισόδου και εξόδου και την κατάσταση του αλεξικέραυνου Α συν Β δύο εισερχόμενες γραμμές και 192 εξερχόμενες γραμμές σε πραγματικό χρόνο. Τα όρια συναγερμού όλων των καναλιών μέτρησης μπορούν να ρυθμιστούν ανεξάρτητα. Το περιορισμένο συμβάν ενεργοποιεί αμέσως τον ηχητικό και φωτεινό συναγερμό του συστήματος και μπορεί να εξοπλιστεί με μια μονάδα ανίχνευσης μόνωσης, η οποία μπορεί να ανιχνεύσει την κατάσταση μόνωσης του ζυγού συστήματος DC και του κυκλώματος διακλάδωσης για online παρακολούθηση και διαχείριση σε πραγματικό χρόνο και να επιτύχει υψηλό βαθμό της ενσωμάτωσης του βρόχου παρακολούθησης στον όγκο του παραδοσιακού οργάνου.
Προϊόν Module
Διάγραμμα δικτύου συστήματος
5. Cσυμπερίληψη
Η Acrel διεξήγαγε μια ολοκληρωμένη ανάλυση του εσωτερικού και εξωτερικού περιβάλλοντος της βιομηχανίας κέντρων δεδομένων για μεγάλο χρονικό διάστημα, διεξήγαγε ανάλυση hot spot του κλάδου σχετικά με τις εθνικές πολιτικές και τις μελλοντικές τάσεις ανάπτυξης του κλάδου, προέβλεψε τη μελλοντική κατεύθυνση ανάπτυξης του κλάδου και βελτίωσε διάφορα λύσεις εφαρμογών στον δικό της κλάδο. Οι ανάγκες των πελατών, για την κάλυψη των αναγκών εφαρμογής διαφορετικών πελατών.
Για λεπτομέρειες του Solution, ελέγξτε τον παρακάτω σύνδεσμο:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
