Περιγραφή προϊόντος

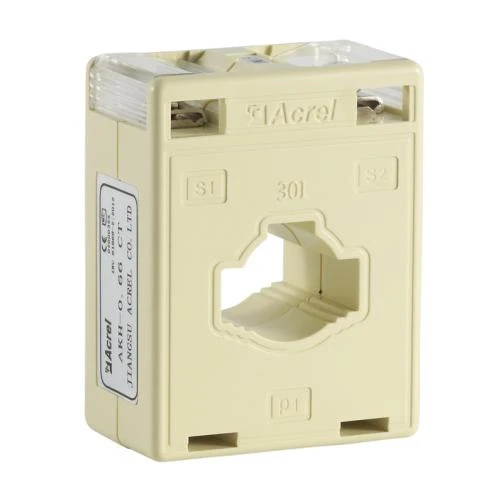

 Ο τρέχων μετασχηματιστής μέτρησης Acrel έχει μια κύρια τρέχουσα σειρά μέτρησης 5-3000A, το επίπεδο ακρίβειας 0.2 κατηγορίας ή 0.5 κατηγορίας, μετασχηματίζουν την υψηλή τρέχουσα αξία σε 5A ή 1 Α, αφιερωμένο στη βιομηχανική μέτρηση, και μπορούν να χρησιμοποιηθούν σε συνδυασμό με έναν ηλεκτρικό μετρητή ενέργειας χρέωσης, και η μέτρηση είναι ακριβής και αξιόπιστη. |
Ο τρέχων μετασχηματιστής μέτρησης μας χρησιμοποίησε ένα σχέδιο αναστροφής, την όμορφη εμφάνιση και την κατάλληλη καλωδίωση. Το υλικό κάλυψης αναστροφής επιλεγμένο διαφανές πολυανθρακικό μπορεί να δει την καλωδίωση του δευτερεύοντος μολύβδου σαφώς. Ο κυκλικός τύπος οπών συνδυασμού μπορεί να χρησιμοποιηθεί ως τρέχον σήμα εναλλασσόμενου ρεύματος για να περάσει μέσα από τα συστατικά ρύθμισης φραγμών καλωδίων και λεωφορείων και χρησιμοποιείται συνήθως σε συνδυασμό με τα ηλεκτρικά όργανα μέτρησης.

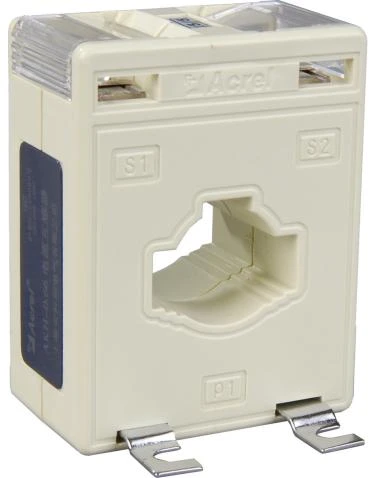

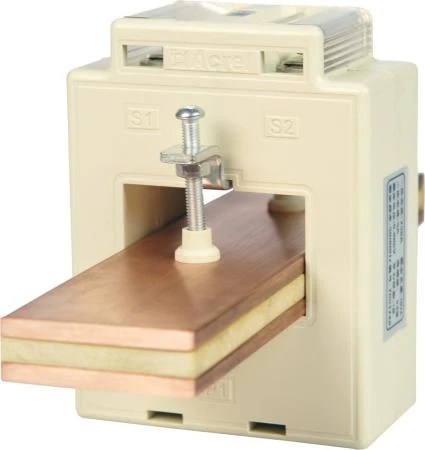

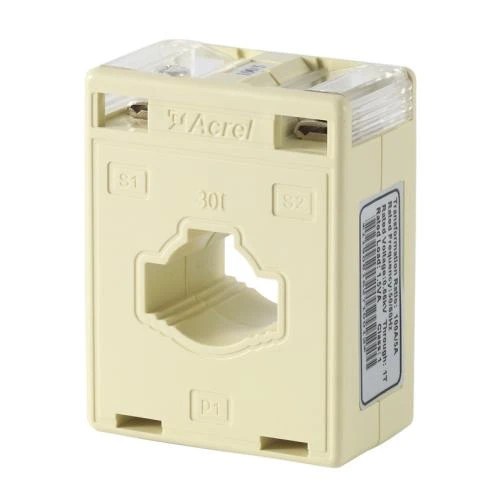

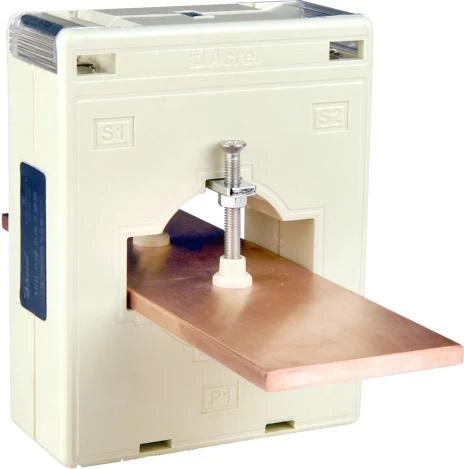

Εμφάνιση
 |  |
Παραμέτρους

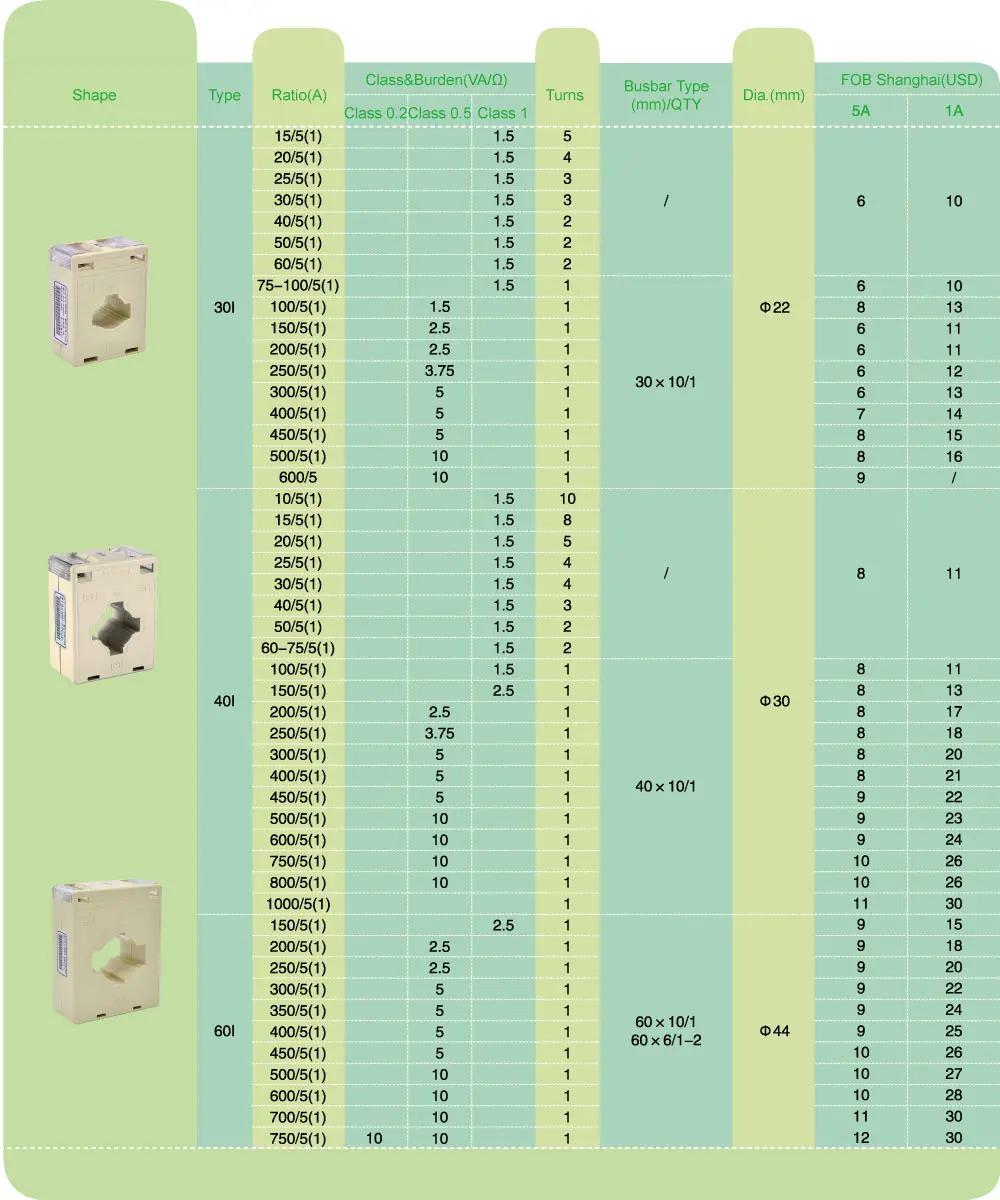

Αναλογία | Κατηγορία και Βάρος (VA/Ω) | Μετατρέπει | Τύπος γραμμής λεωφορείου(mm)/QTY | Dia.(χιλ.) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Διαστάσεις
Μέγεθος (χιλ.) Μόδα | Διαστάσεις | Μέγεθος οπών | Μέγεθος εγκατάστασης | |||||
W | H | D | ένας | e | Φ | M | N | |
30 Ι | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 Ι | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 Ι | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 Ι | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
Αυτοί οι πιστοποιημένοι με CE μετασχηματιστές ρεύματος επιτρέπουν σε ένα μόνο καλώδιο, πολλαπλά καλώδια ή μία γραμμή λεωφορείων να περάσει μέσα από το άνοιγμα της αξονικής τομογραφίας.
Χρήση περιβάλλοντος
● Εκτιμημένο εναλλασσόμενο ρεύμα τάσης εργασίας 0.66kV (ισοδύναμο με AC0.69kV, GB156-2003)
● Εκτιμημένη συχνότητα 50-60Hz
● Περιβαλλοντική θερμοκρασία -30°C~70°C
● Υψόμετρο ≤3000μ
● Η συχνότητα δύναμης αντέχει την τάση 3000V/1min 50Hz
● Χρησιμοποιείται σε μέρη όπου δεν υπάρχει άμεση βροχή ή χιόνι, καμία σοβαρή ρύπανση και σοβαρή δόνηση
 |  |  |
