Επισκόπηση

Ο ευφυής τρέχων αισθητήρας σειράς BA χρησιμοποιεί την αρχή της ηλεκτρομαγνητικής επαγωγής για να μετρήσει το ρεύμα εναλλασσόμενου ρεύματος στο ηλεκτρικό δίκτυο σε πραγματικό χρόνο και χρησιμοποιεί την τεχνολογία σταθερού ρεύματος και γραμμικής αντιστάθμισης για να απομονώσει και να το μετατρέψει σε μια τυποποιημένη παραγωγή σημάτων ΣΥΝΕΧΟΥΣ, ή μέσω της διεπαφής RS485 (πρωτόκολλο Modbus-RTU) για να μεταδώσει τα στοιχεία μέτρησης. DC24V ή 12V η παροχή ηλεκτρικού ρεύματος τάσης ασφάλειας μπορεί να χρησιμοποιηθεί ευρέως στον τομέα του βιομηχανικού αυτοματισμού. BA50L(II.)-AI είναι ένας υπολειπόμενος μετασχηματιστής ρεύματος εναλλασσόμενου ρεύματος, ο οποίος ανιχνεύει κυρίως το ρεύμα διαρροής του ηλεκτρικού συστήματος, μπορεί να συλλάβει την κατάσταση των ηλεκτρικών κυκλωμάτων και του εξοπλισμού ανά πάσα στιγμή, και να αποτρέψει τις πυρκαγιές και άλλα ατυχήματα που προκαλούνται από τη διαρροή.

Παράμετρος

Τεχνική παράμετρος			Ευρετήριο
Κατηγορία ακρίβειας			Κατηγορία 0.5
Εισαγωγή	Ονομαστική αξία	BA20(II.)-AI	Τρέχον εναλλασσόμενο ρεύμα 0.5A, 50A, 200A, κ.λπ. ΕΝΑΛΛΑΣΣΌΜΕΝΟ 0~(0.5~200)Α
		BA50(II.)-AI	Τρέχον εναλλασσόμενο ρεύμα 60A, 300A, 600A, κ.λπ. ΕΝΑΛΛΑΣΣΌΜΕΝΟ 0~(60~600)Α
		BA50L(ΙΙ.)-AI	Τρέχον εναλλασσόμενο ρεύμα 0.1A, 1A, κ.λπ. ΕΝΑΛΛΑΣΣΌΜΕΝΟ 0~(0.1~1)Α
	Υπερφόρτωση	Συνεχές 1.2 φορές, στιγμιαίο ρεύμα 10 φορές/1S
	Απορροφημένη δύναμη	≤1VA
	Απόκριση συχνότητας	25Hz~800Hz, ιδιαίτερα κατάλληλος για τη βιομηχανική συχνότητα
Απόδοση	Ονομαστική αξία	DC4~20mA, ή 0~20mA, 0~5V, 0~10V (1) κ.λπ.
	Αντοχή φορτίου	Όταν η παροχή ηλεκτρικού ρεύματος DC12V, τρέχουσα κατηγορία παραγωγής 0.5is ≤250Ω Όταν η παροχή ηλεκτρικού ρεύματος DC24V, τρέχουσα παραγωγή είναι ≤500Ω, όταν η παραγωγή τάσης είναι ≥1KΩ
	Επικοινωνία	Διεπαφή RS485/Modbus-RTU(2)
Χρόνος απόκρισης		≤400ms
Τροφοδοτικό	Τάση	12V ή 24V
	Κατανάλωση ενέργειας	≤1W
Αντίσταση μόνωσης		>100MΩ
Συμπιεστική αντοχή		Μεταξύ εισόδου/εξόδου και παροχής ηλεκτρικού ρεύματος 2.0KV/1min,50Hz
Συντελεστής θερμοκρασίας		-10°C~+55°C, ≤400ppm/°C
Περιβάλλον	Θερμοκρασία	Εργασία: -10°C~+55°C Αποθήκευση: -25°C~+70°C
	Υγρασία	≤93%RH, καμία συμπύκνωση, καμία διαβρωτική θέση αερίου
	Ύψος	≤2000μ
Μέθοδος εγκατάστασης		TS35 ράγα, ή χρησιμοποιήστε τις βίδες για να διορθώσετε το γραφείο

Σημείωση: (1) η παραγωγή 0~10V είναι κατάλληλη μόνο για την παροχή ηλεκτρικού ρεύματος DC24V

(2) Η λειτουργία επικοινωνίας είναι προαιρετική.

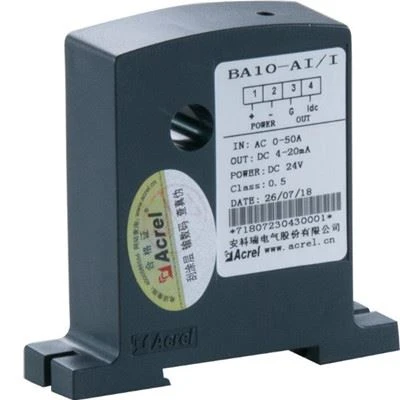

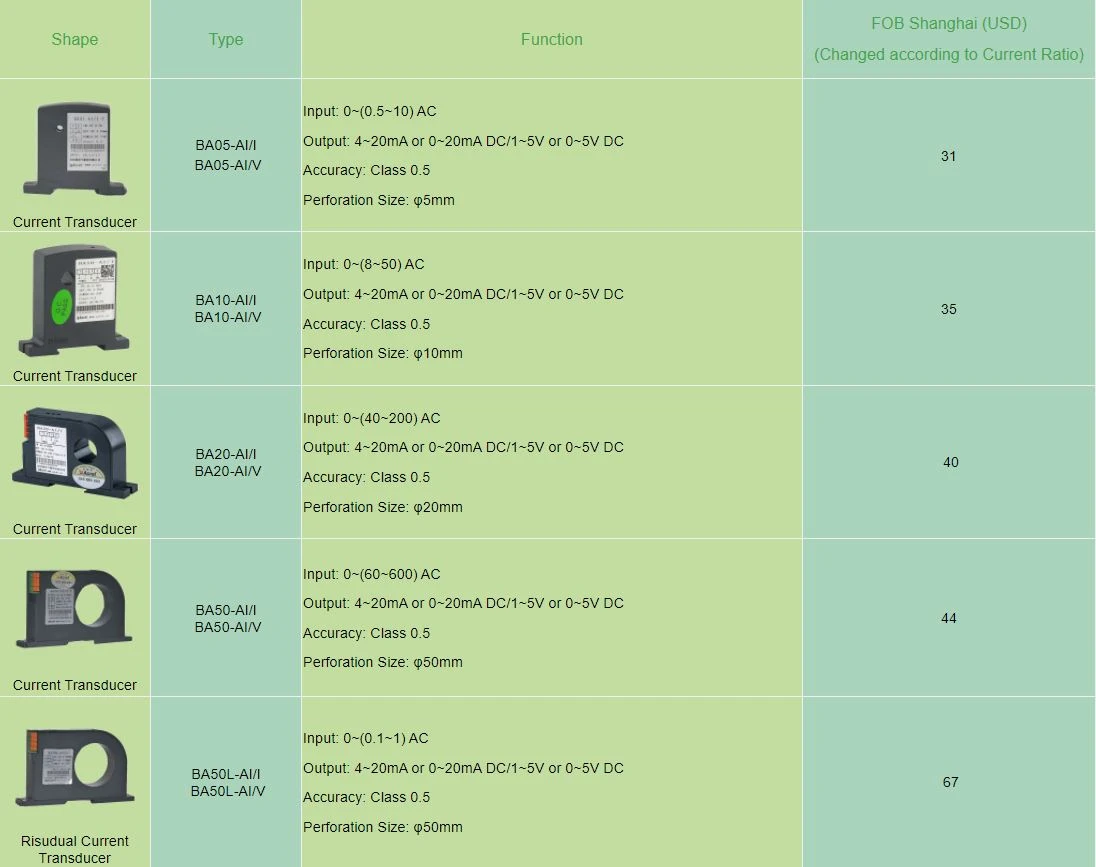

BA10-AI/I

●Application: Βιομηχανικός αυτοματισμός

●Input: Τρέχουσα μέτρηση εναλλασσόμενου ρεύματος μέχρι 50A

●Overload: 1.2 φορές της εκτιμημένης αξίας

●Output: ΣΥΝΕΧΗΣ 4-20mA

BA20-AI/V

●Application: Βιομηχανικός αυτοματισμός

●Input: Τρέχουσα μέτρηση εναλλασσόμενου ρεύματος μέχρι 200A

●Overload: 1.2 φορές της εκτιμημένης αξίας

●Output: ΣΥΝΕΧΗΣ 0-5V

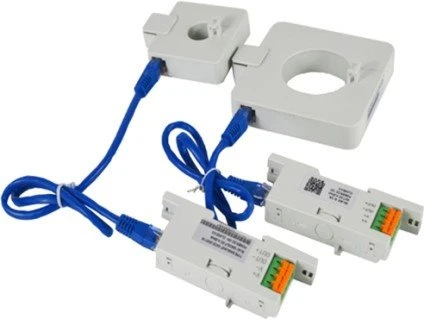

Εμφάνιση

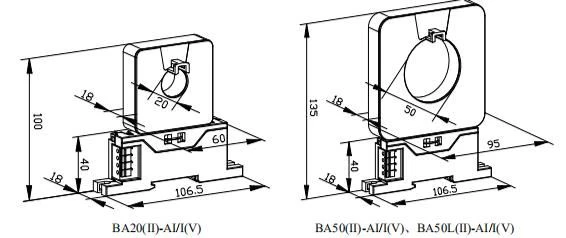

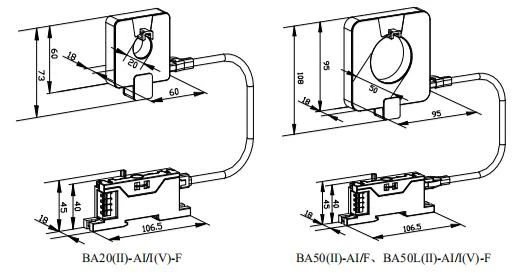

Διάσταση

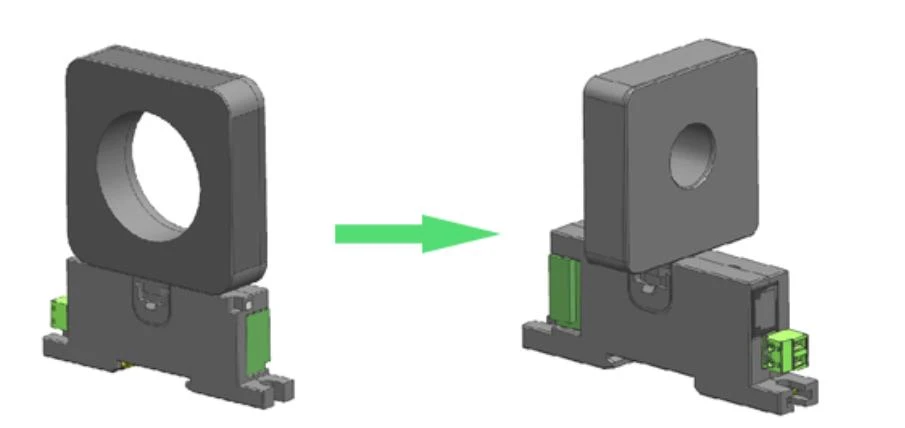

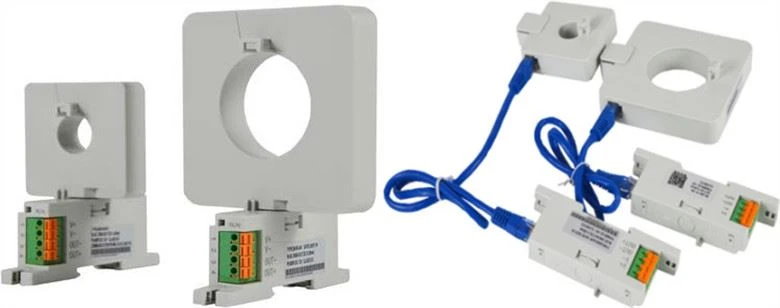

Ολοκληρωμένη Εγκατάσταση

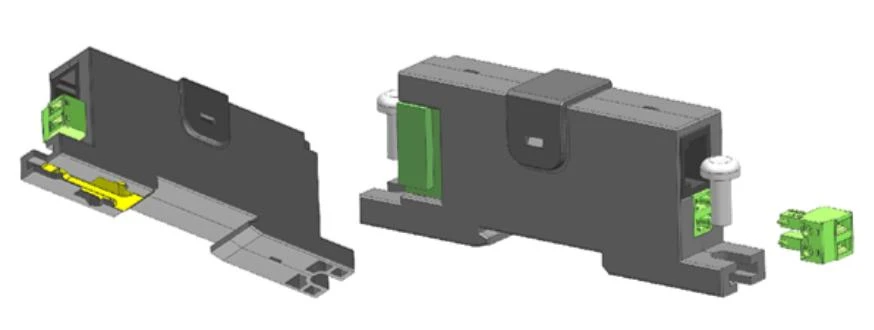

Η ενσωματωμένη εγκατάσταση, μια περιστρεφόμενη δομή μπορεί να χρησιμοποιηθεί στο διάτρητο μέρος.

Υπάρχουν Φ20, Φ50 των μεγεθών οπών για την επιλογή σας.

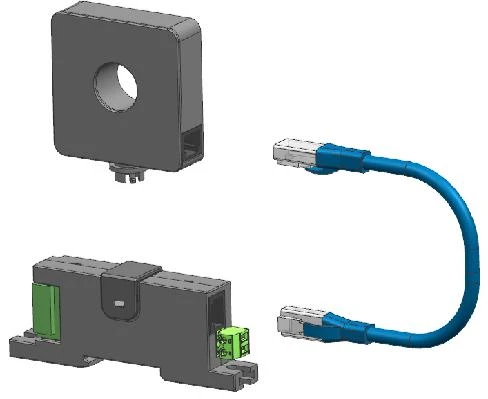

Το κύριο σώμα θα μπορούσε να συνδεθεί με την οθόνη οθόνης για να εμφανίσει τις τρέχουσες και καθορισμένες παραμέτρους κατά την ενσωματωμένη εγκατάσταση (χρησιμοποιήστε την υπάρχουσα οθόνη οθόνης στο βαθμό του δυνατού)
