ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
BD-4E Τριφασικοί ψηφιακοί πομποί πολλαπλών ηλεκτρικών παραμέτρων, 4 καλωδίων, μεταδίδουν την τιμή kWh του συστήματος ηλεκτρικής ενέργειας σε υψηλό γραμμικό παλμό. Διαθέτει διεπαφή επικοινωνίας RS485, υιοθετεί το πρωτόκολλο Modbus και εξάγει τριφασικό ρεύμα, τάση, ενεργό ισχύ, άεργη ισχύ, συχνότητα, συντελεστή ισχύος, άεργη ενέργεια ενεργού ενέργειας και ούτω καθεξής. Προαιρετική αναλογική 1~4 καναλιών, παλμική έξοδος ηλεκτρικής ενέργειας δύο καναλιών.
Λειτουργία
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Φάση&Καλωδίωση | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Εισαγωγή | Τάση | Άμεση LL | Έως 480V AC | ||||
Απευθείας LN | Έως 276V AC | ||||||
Με εξωτερικό PT | ○ | ○ | ○ | ○ | ○ | ||
Ρεύμα | Απευθείας | Up to 5A AC | |||||
Με εξωτερική αξονική τομογραφία | ○ | ○ | ○ | ○ | ○ | ||
Παραγωγή | Κανονική τιμή | DC: 4-20mA, 0-20mA, 0-5V, 0-10V, ούτω καθεξής | |||||
Αντίσταση Φορτίου | Έξοδος ρεύματος≤600Ω Έξοδος τάσης≥1000Ω | ||||||
Περιεχόμενο Ripple | & lt;0,5% Μέγιστη τιμή | ||||||
Μέτρημα | Τάση | □ | — | — | □ | ||
Ρεύμα |
| — | — | □ | □ | □ | |
Ενεργή/Αδραστική Ισχύς | — | — | — | — | □ | □ | |
Προφανής ισχύς | — | — |
| — | □ | □ | |
Συντελεστής ισχύος | — | — | R | — | □ | ||
Συχνότητα |
| □ | □ | ||||
Μέτρηση Ενέργειας | ±KWh | — | — | — | — | — | ○ |
Κατηγορία Ακρίβειας | 0.5% | ||||||
Επικοινωνία | Διεπαφή: RS485 Πρωτόκολλο: Modbus-RTU |
|
| — |
|
|
|
Αναλογική Έξοδος | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Έξοδος παλμού | |||||||
Διαστάσεις (mm) | Στέγαση (ΠxΥxΒ) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Βοηθητική ισχύς | 85-265V AC/DC,DC24V,DC48V | ||||||
Θερμοκρασία | Λειτουργία | -10 έως 55℃ | |||||
Αποθήκευση | -25 έως 70℃ | ||||||
Υγρασία | Έως 95%, χωρίς συμπύκνωση | ||||||
Εγκατάσταση | (Σιδηροτροχιά) DIN35 στερέωση σε καμπίνα με βίδες | ||||||
Πρότυπα | GB/T 13850 | ||||||
'○': Ναι '—' Όχι'
' Προαιρετικός
 | Τριφασικός μετατροπέας ρεύματος σειράς BD-3I3 ● Εφαρμογή: Βιομηχανικοί αυτοματισμοί ● Είσοδος: Μέτρηση ρεύματος AC έως 200A ● Υπερφόρτωση: 1,2 φορές της ονομαστικής τιμής ● Αναλογική έξοδος DC 0-5V/0-10V/0-20mA/4-20mA |
Μονοφασικός μετατροπέας ρεύματος σειράς BD-AI ● Εφαρμογή: Βιομηχανικοί αυτοματισμοί ● Είσοδος: AC ρεύμα ● Υπερφόρτωση: 1,2 φορές της ονομαστικής τιμής ● Αναλογική έξοδος DC 0-5V/0-10V/0-20mA/4-20mA |  |

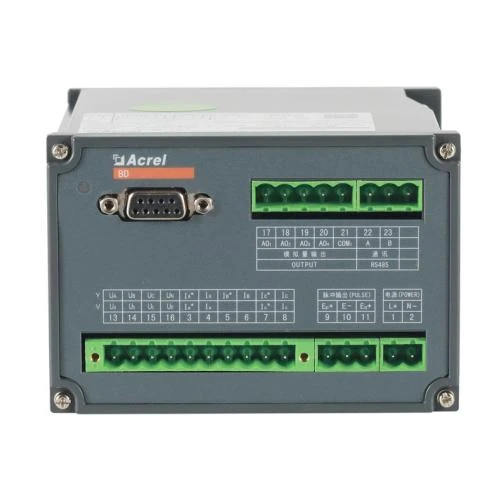

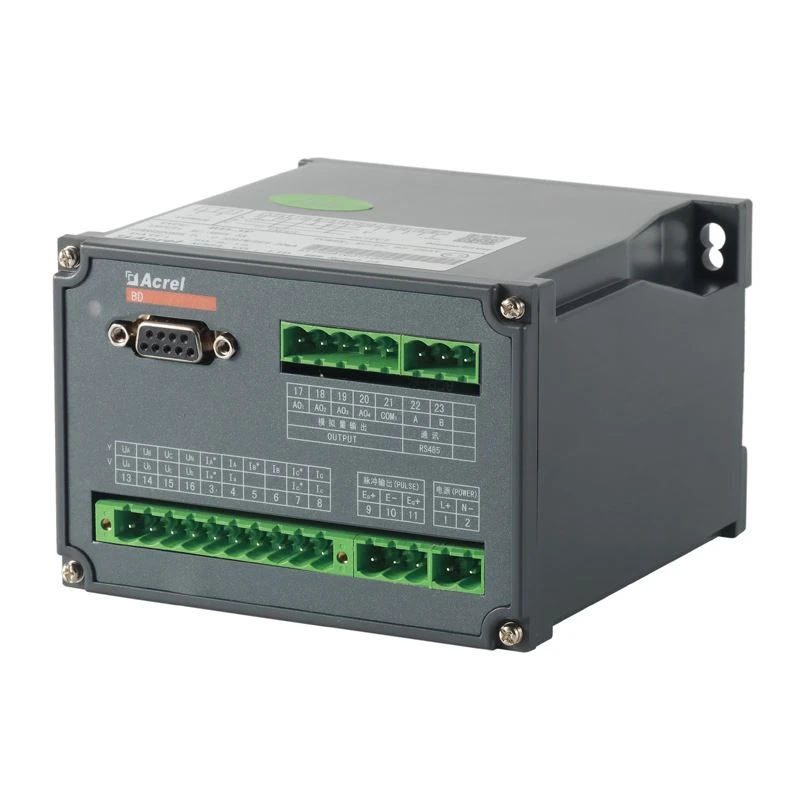

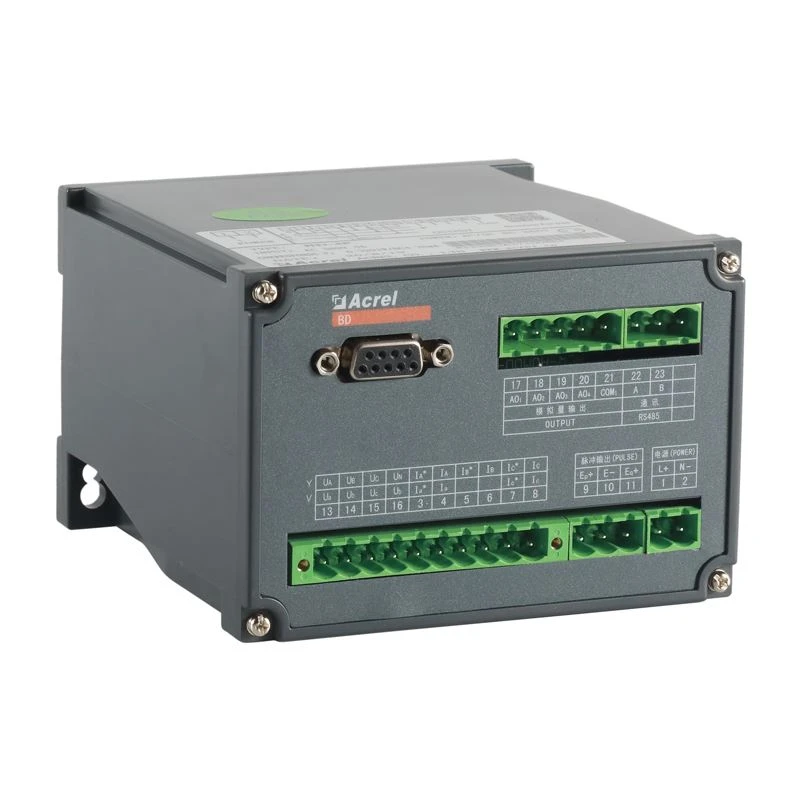

Εμφάνιση
Διάσταση
(L*W*H: 128*110*75.4)
Εγκατάσταση
Π.χ. Το σήμα εισόδου είναι AC 100V 5A, αντίστοιχη σχέση μετάδοσης εξόδου 4 καναλιών
| Μετάδοση εξόδου | Αντικείμενο μέτρησης | Αντίστοιχη σχέση |
ΑΟ1 | P | 4-20 mA -> 0-866W |
ΑΟ2 | Q | 4-20mA->0-866var |
ΑΟ3 | Ια | 4-20mA 对应 0-5A |
ΑΟ4 | PF | 4-20mA 对应 0-1 |
