Περιγραφή

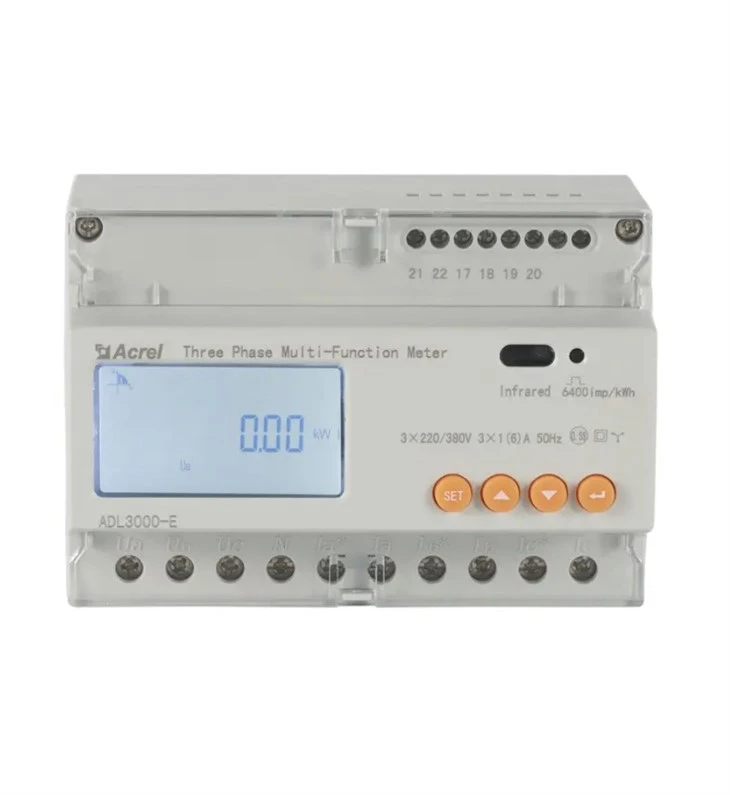

DTSD1352 AC τριφασικός ηλιακός μετρητής

Το ADL3000-E είναι ένας έξυπνος μετρητής που έχει σχεδιαστεί για συστήματα τροφοδοσίας, βιομηχανικής χρήσης και εξόρυξηςεπιχειρήσεις και επιχειρήσεις κοινής ωφέλειας για τον υπολογισμό της κατανάλωσης ηλεκτρικής ενέργειας και τη διαχείριση της ηλεκτρικής ζήτησης. Διαθέτει υψηλή ακρίβεια, μικρό μέγεθος και απλή εγκατάσταση. Ενσωματώνει τη μέτρηση όλων των ηλεκτρικών παραμέτρων με ολοκληρωμένη μέτρηση και διαχείριση ηλεκτρικής ενέργειας παρέχει διάφορα δεδομένα για τους προηγούμενους 12 μήνες, ελέγχει το 31ο αρμονικό περιεχόμενο και το συνολικό αρμονικό περιεχόμενο, πραγματοποιεί την απομακρυσμένη επικοινωνία και το τηλεχειριστήριο με εναλλαγή εισόδου και εξόδου ρελέ και μπορεί να υπερηφανεύεται για την έξοδο συναγερμού. Είναι εξοπλισμένο με θύρα επικοινωνίας RS485 και προσαρμοσμένο στο MODBUS-RTU. Το ADL3000-E μπορεί να χρησιμοποιηθεί σε όλα τα είδη συστημάτων ελέγχου, συστήματα SCADA και συστήματα διαχείρισης ενέργειας. Όλοι οι μετρητές πληρούν τις σχετικές τεχνικές απαιτήσεις των μετρητών ηλεκτρικής ενέργειας στα πρότυπα IEC62053-21 και IEC62053-22.

οθόνη υγρού κρυστάλλου

Αποτελεσματικός και ακριβής εξοπλισμός επεξεργασίας και δοκιμής.

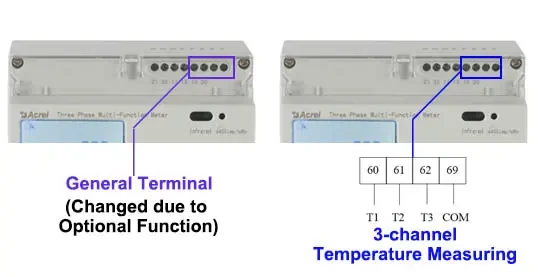

διάφορες προαιρετικές λειτουργίες

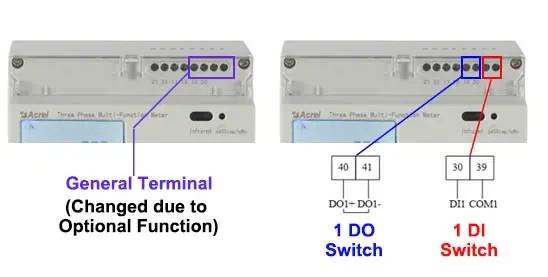

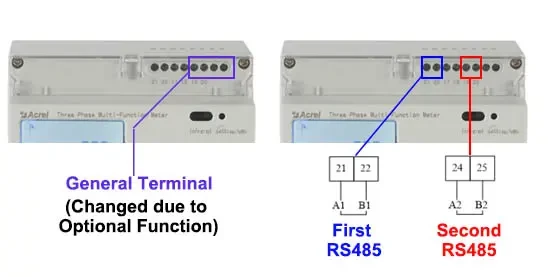

2 κανάλια RS485, 1 ψηφιακή είσοδος/ 1 ψηφιακή έξοδος κ.λπ

ηλιακή ενέργεια Μηδενική εξαγωγή

Solar inverter Μετρητής ενέργειας ροής Anti-Back

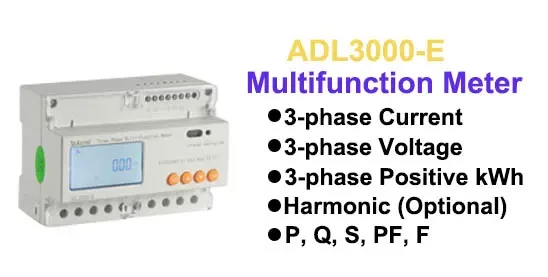

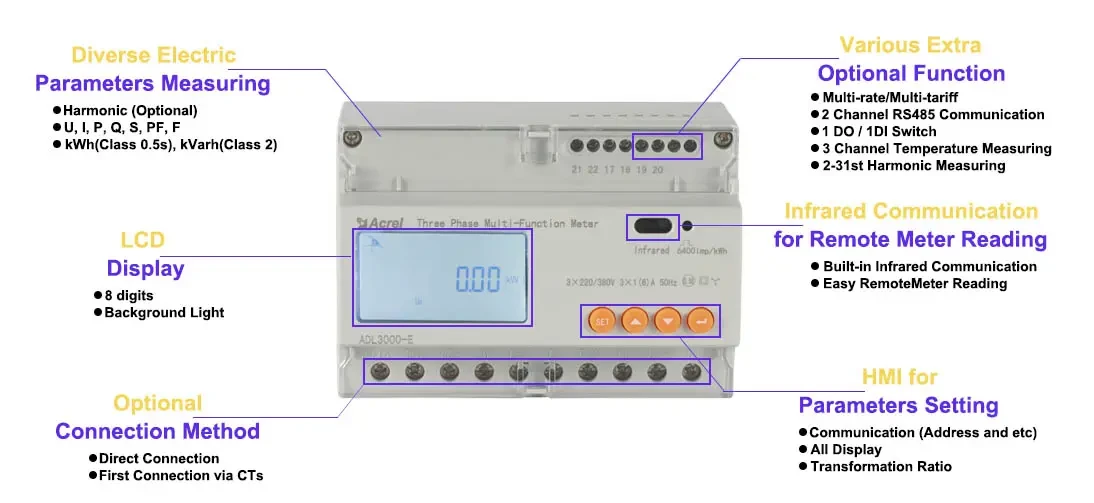

DTSD1352 Function introduction

Οι Λύσεις μας

Παράμετρος

Αριθμός μοντέλου	DTSD1352
	Τριφασικός Ηλιακός μετρητής Din Rail
Δυναμικό	Τάση αναφοράς	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Κατανάλωση	<10VA(Single phase)
	Αντίσταση	>2MΩ
	Κατηγορία ακρίβειας	Σφάλμα±0.2%

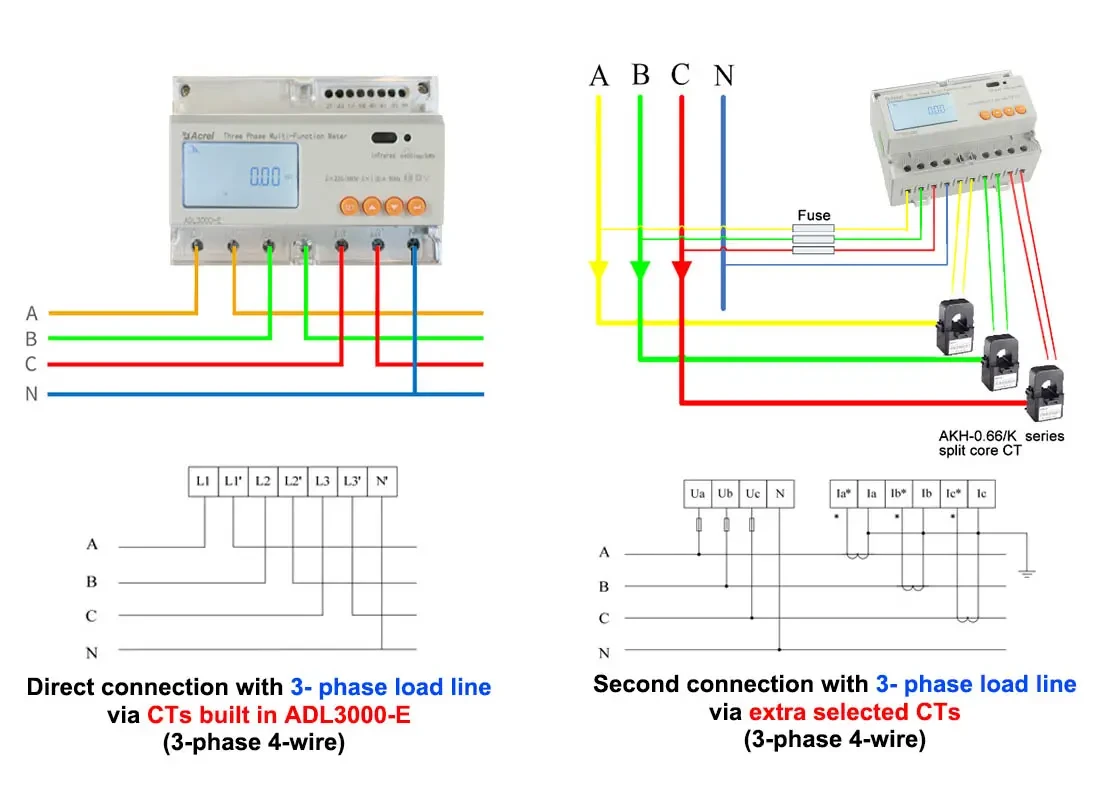

Ρεύμα	Ρεύμα εισόδου	3×1(6)A (δεύτερη σύνδεση με 3-γραμμή φορτίου φάσης μέσω επιπλέον επιλεγμένων CT) 3×10(80)A (απευθείας σύνδεση με 3-γραμμή φόρτωσης φάσης μέσω ενσωματωμένου ADL CT3000-E)
	Κατανάλωση	<1VA(Single phase rated current)
	Κατηγορία ακρίβειας	Σφάλμα±0.2%
Ανάλυση μέτρησης	Τάση: {{0}}.01 V, ρεύμα: 0.01 A, Ισχύς: 0,01 kW, Ενέργεια: 0,01 kWh
Εξουσία		Ενεργή, αντιδραστική, φαινομενική ισχύς, σφάλμα±0.5℅
Συχνότητα		{{0}}Hz, Σφάλμα±0,2%
Θερμοκρασία		-40 βαθμός -99 βαθμός
Ενέργεια		Ενεργή ενέργεια (Κλάση ακρίβειας:0.5, 1), αντιδραστική ενέργεια (Κλάση ακρίβειας 2)
Ρολόι		Μικρότερο από ή ίσο με 0,5s/d
Έξοδος παλμού ενέργειας		1 έξοδος ενεργού οπτικού συζεύκτη, 1 ενεργός έξοδος οπτικού συζεύκτη
Εναλλαγή εξόδου		1 Εναλλαγή εξόδου
Εναλλαγή εισόδου		1 είσοδος οπτικού συζεύκτη
Πλάτος παλμού		80±20ms
Σταθερός παλμός		6400 imp/kWh, 400 imp/kWh (αντιστοιχεί με το βασικό ρεύμα)
Διασύνδεση και επικοινωνία		RS485: Modbus RTU
Εύρος διεύθυνσης επικοινωνίας		Modbus RTU: 1~ 247;
Ρυθμός Baud		1200bps~19200bps
Σχετική θερμοκρασία		-25 βαθμός ~+55 βαθμός
Σχετική υγρασία		Μικρότερο ή ίσο με 95℅ (Χωρίς συμπύκνωση)
