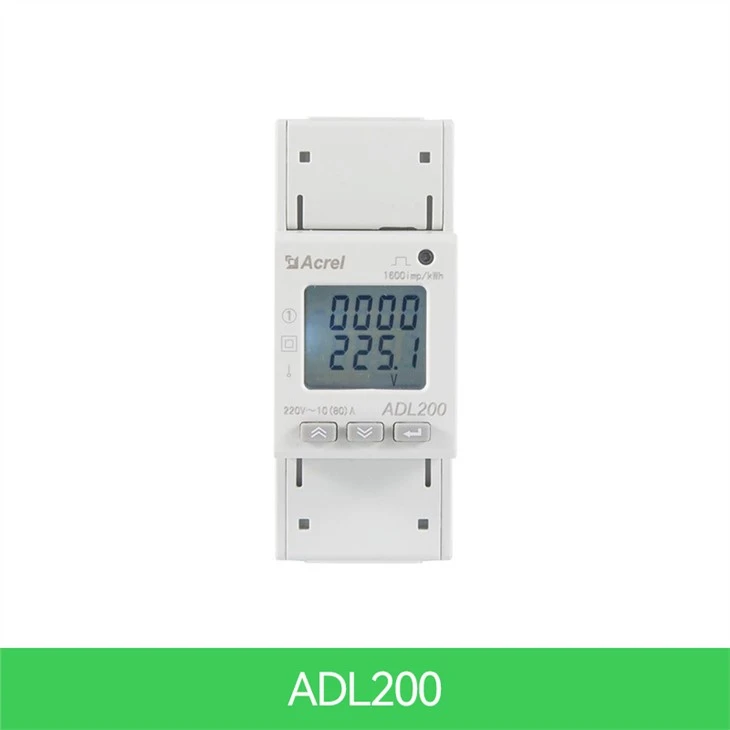

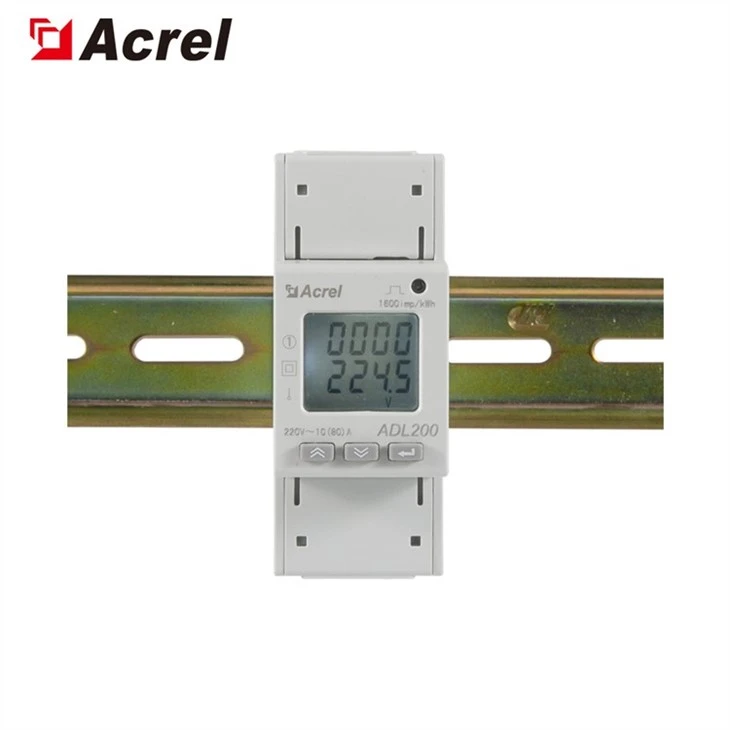

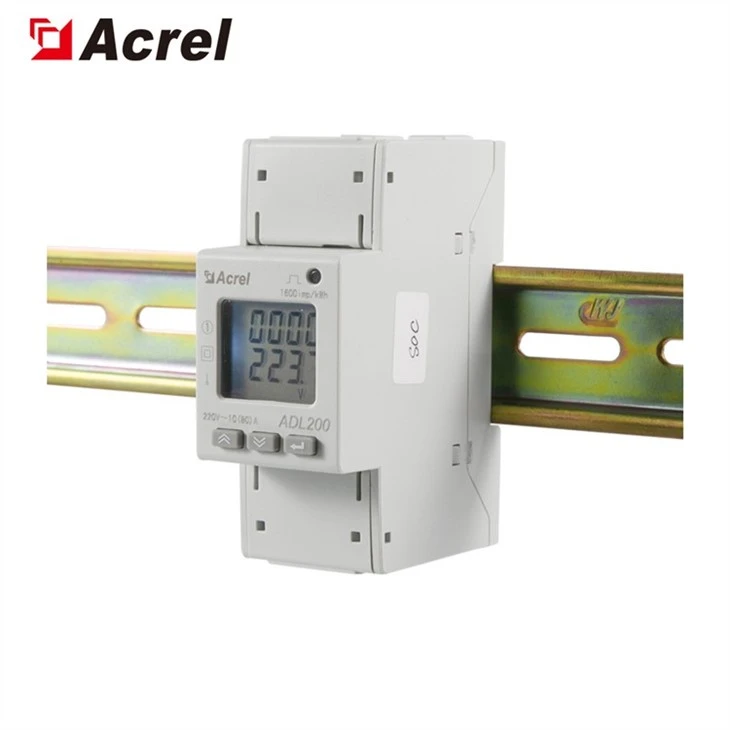

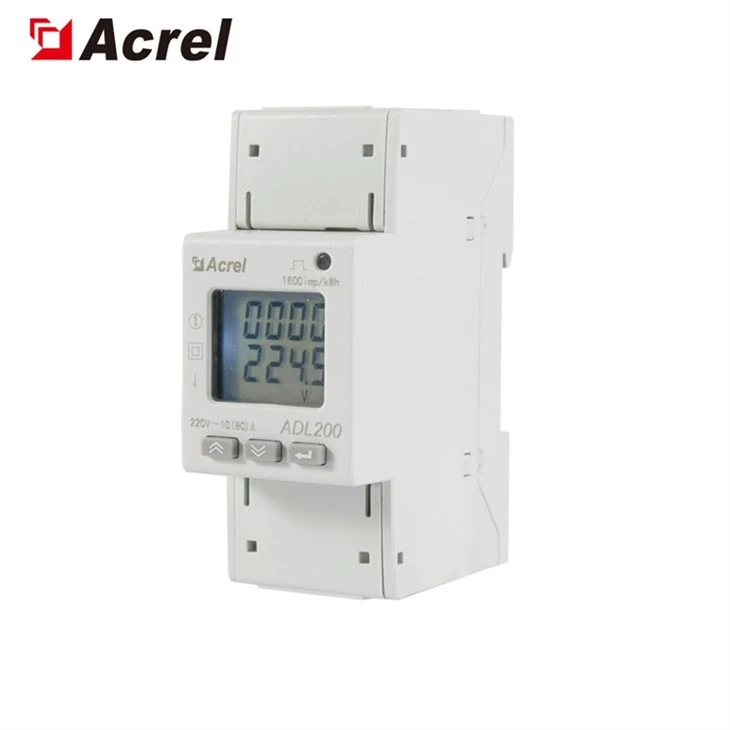

Περιγραφή

Ο ενιαίος ενεργειακός μετρητής εναλλασσόμενου ρεύματος ραγών Acrel Din σχεδιάζεται για το σύστημα παροχής ηλεκτρικού ρεύματος, τις βιομηχανικές και μεταλλευτικές επιχειρήσεις και τις επιχειρήσεις κοινής ωφέλειας για να υπολογίσει την κατανάλωση ηλεκτρικής ενέργειας και να διαχειριστεί την ηλεκτρική ζήτηση. Διαθέτει την υψηλή ακρίβεια, το μικρό μέγεθος και την απλή εγκατάσταση. Ενσωματώνει τη μέτρηση όλων των ηλεκτρικών παραμέτρων με την ολοκληρωμένη μέτρηση ηλεκτρικής ενέργειας.

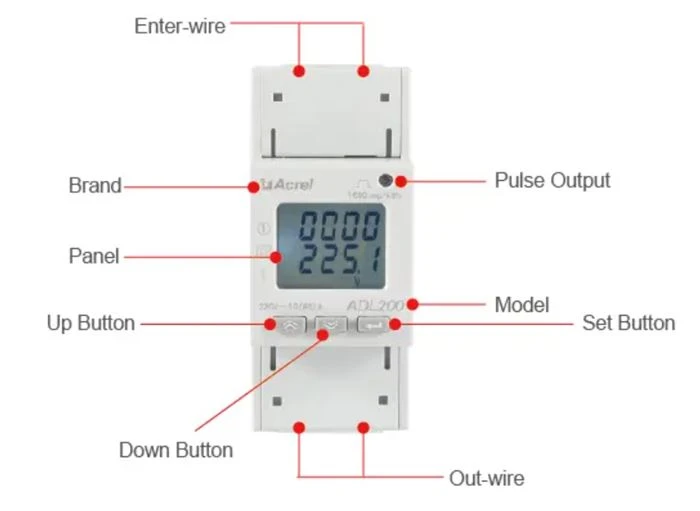

Εμφάνιση

Παραμέτρους

Τάση εισόδου	Αναφορά τάση	AC220V
	Αναφορά συχνότητα	50 Hz
	Δύναμη κατανάλωση	<>
Ρεύμα εισαγωγής	Βασικό ρεύμα	10Α
	Μέγιστος τρέχων	80Α
	Ξεκινώντας τρέχων	4€Ib
	Κατανάλωση	<>
Απόδοση μέτρησης	Ακρίβεια μέτρησης	1κλ.
Απόδοση μέτρησης	Εύρος μέτρησης	000000,00 ~ 99999999 kWh
Ακρίβεια ρολογιού	Σφάλμα≤0.5s/d
Ενεργός σφυγμός	Πλάτος σφυγμού	80±20ms
Ενεργός σφυγμός	Σφυγμός σταθερός	1000imp/kWh
Επικοινωνία	Διεπαφή	RS485 (Α+,Β-)
	Σύνδεση μόδα	Θωρακισμένοι στριμμένα αγωγοί ζευγαριών
	Πρωτόκολλο	MODBUS-RTU
Λειτουργία	Περιγραφή συνάρτησης	Η λειτουργία παρέχει
Μέτρηση kWh	Μονοφασικό ενεργό kWh (θετικό και αρνητικό), 3 μήνες ιστορικά ενεργειακά δεδομένα κατεψυγμένη αποθήκευση	■
Μέτρηση ηλεκτρικών παραμέτρων	Τάση, ρεύμα, ενεργός δύναμη, αντιδραστική δύναμη, προφανής δύναμη, παράγοντας δύναμης και συχνότητα	■
Οθόνη LCD	Οθόνη LCD τμήματος 8 bit	■
Βασικός προγραμματισμός	3 κλειδιά για να ορίσετε παραμέτρους όπως κώδικα, διεύθυνση, τιμή baud, πολλαπλών τιμολογίων και πρωτόκολλο επικοινωνίας	■
Παραγωγή σφυγμού	Ενεργός ενεργειακός σφυγμός outpu	■
Πολυ-τιμολόγιο	Προσαρμογή 4 ζωνών ώρας, 2 λιστών χρονικών διαστημάτων, 14 χρονικών διαστημάτων ανά ημέρα και 4 τιμολογιακές τιμές	□
Επικοινωνία	Διεπαφή επικοινωνίας: RS485, πρωτόκολλο επικοινωνίας: MODBUS-RTU	■

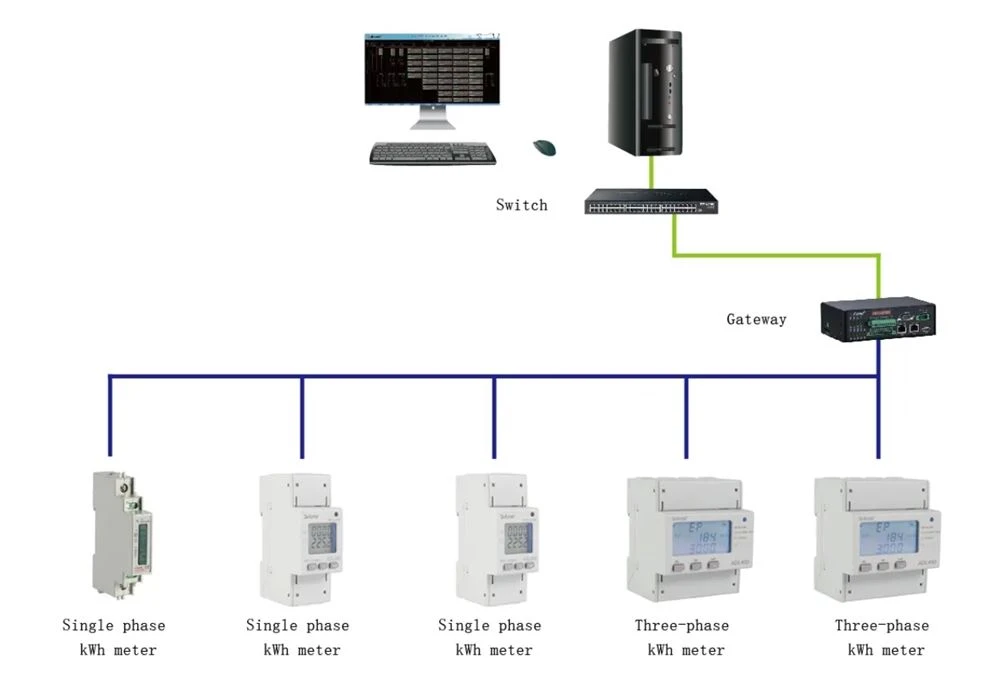

Ο μονοφασικός μετρητής δύναμης μας θα μπορούσε να εξετάσει τη συνολική ενεργό kwh και να μετρήσει την τάση, το ρεύμα, τη δύναμη και άλλες ηλεκτρικές παραμέτρους, επίσης με την προαιρετική λειτουργία RS485 RTU Modbus. Είναι βολικό να παρακολουθείτε, να συλλέγετε και να διαχειρίζεστε την ηλεκτρική ενέργεια. Είναι εξοπλισμένο με θύρα επικοινωνίας RS485 και προσαρμόζεται στο MODBUS-RTU. Το ADL μπορεί να χρησιμοποιηθεί σε όλα τα είδη συστημάτων ελέγχου, συστημάτων SCADA και συστημάτων διαχείρισης ενέργειας.

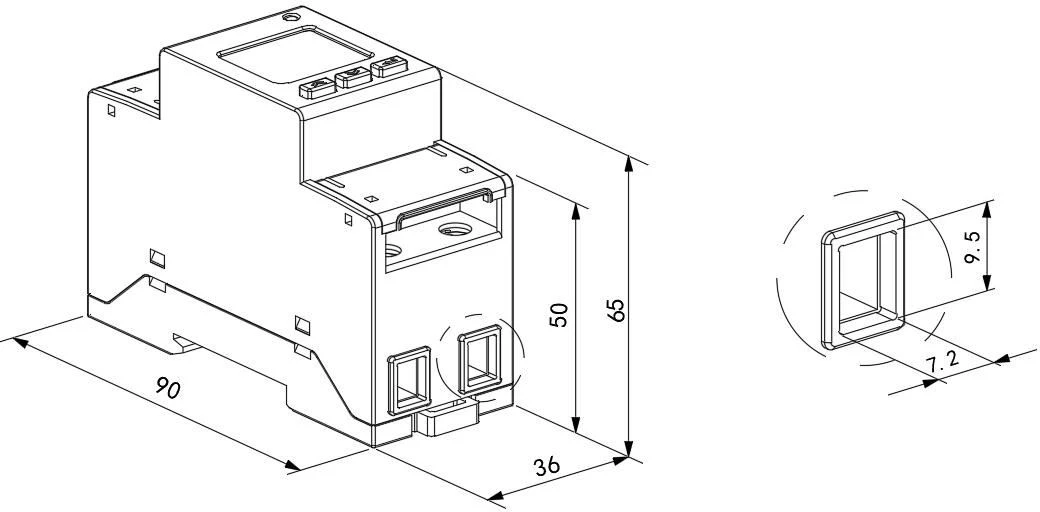

Διαστάσεις

Βοηθητική διακοπή ρεύματος

●Failure απόδοση: ο μετρητής ενέργειας αναβοσβήνει και δεν ανάβει μετά από να τροφοδοτηθεί επάνω.

●Αντιμετώπιση προβλημάτων:

1. Ελέγξτε αν η καλωδίωση της βοηθητικής παροχής ηλεκτρικού ρεύματος είναι

το διάγραμμα καλωδίωσης του οργάνου και αν η καλωδίωση είναι χαλαρή ή πέφτει·

2. Χρησιμοποιήστε ένα πολυμετρόμετρο για να μετρήσετε εάν η τιμή τάσης εισόδου της βοηθητικής παροχής ηλεκτρικού ρεύματος βρίσκεται εντός του κανονικού εύρους τάσης εργασίας του οργάνου.

Αποτυχία εισόδου σήματος

●Failure απόδοση: Αφότου ο ενεργειακός μετρητής τροφοδοτείται επάνω, η δύναμη επίδειξης ή ο ενεργειακός αριθμός δεν είναι ακριβής.

●Αντιμετώπιση προβλημάτων:

1. Αλλάξτε τη διεπαφή επίδειξης του ενεργειακού μετρητή στη διεπαφή δύναμης (ενεργός Ρ, παράγοντας δύναμης λ), ελέγξτε εάν η επίδειξη δύναμης είναι αρνητική και εάν ο παράγοντας δύναμης είναι μεταξύ

0.9-0.95, και στη συνέχεια ελέγξτε εάν η είσοδος και η έξοδος της τρέχουσας γραμμής σήματος αντιστρέφονται (Δηλαδή, η εισερχόμενη γραμμή του ρεύματος πρέπει να είναι συνεπής με το εισερχόμενο άκρο του οργάνου) και να συνάδει με την καλωδίωση του μετρητή ενέργειας.

Αποτυχία επικοινωνίας

●Failure απόδοση: Αφότου ο μετρητής ενέργειας τροφοδοτείται επάνω, δεν μπορεί να επικοινωνήσει με τον κεντρικό υπολογιστή κανονικά.

●Αντιμετώπιση προβλημάτων:

1. Η τιμή τάσης μεταξύ της εξόδου επικοινωνίας Α και Β του οργάνου μέτρησης πρέπει να είναι μεταξύ +(4.4-4.5)V.

2. Ελέγξτε αν η μέθοδος καλωδίωσης επικοινωνίας είναι σωστά ενσύρματη σύμφωνα με το διάγραμμα καλωδίωσης (δηλαδή, το τερματικό επικοινωνίας A/B του οργάνου θα πρέπει να αντιστοιχεί στη σειριακή θύρα επικοινωνίας A/B).
