Εφαρμογή

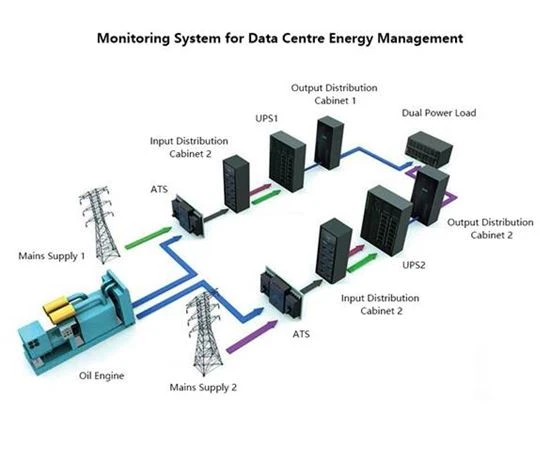

Είναι απαραίτητο να παρακολουθείτε και να συγκεντρώνετε την κατανάλωση ενέργειας σε πραγματικό χρόνο στο κέντρο δεδομένων και τα δεδομένα μπορούν να εμφανιστούν στο HMI και να φορτωθούν στο σύστημα παρακολούθησης ισχύος και περιβάλλοντος από το RS485 στην οθόνη αφής και να πραγματοποιηθεί παρακολούθηση σε πραγματικό χρόνο ολόκληρου του συστήματος διανομής ισχύος. Ταυτόχρονα, μπορεί να πραγματοποιήσει ανάλυση ενεργειακής απόδοσης για τη μείωση της κατανάλωσης ενέργειας.

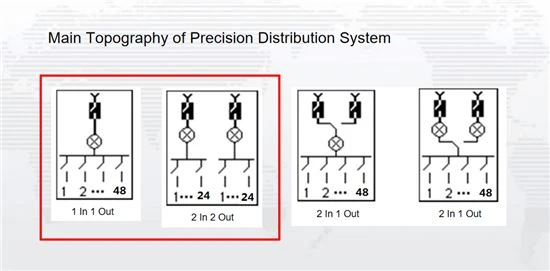

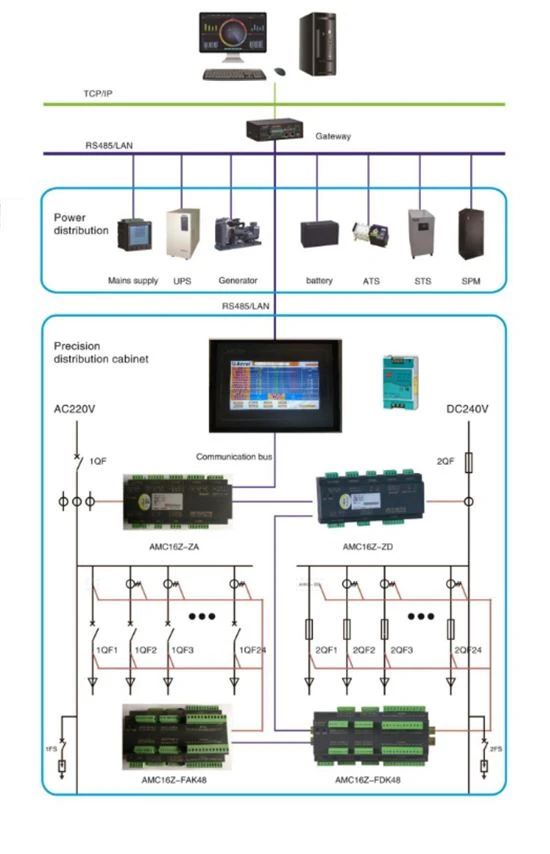

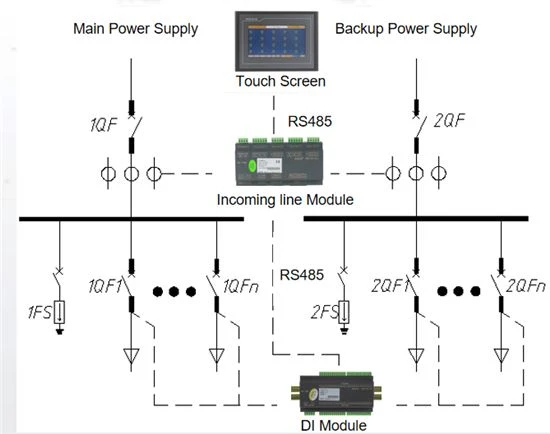

Δομή
Κύριες λειτουργίες

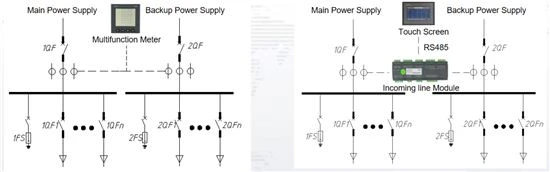

1. Εισερχόμενες γραμμές και εξερχόμενες γραμμές κυκλώματα ανεξάρτητες μονάδες παρακολούθησης
2. Μπορεί να μετρήσει έως 2 κυκλώματα εισερχόμενων γραμμών και έως 192 κυκλώματα εξερχόμενων γραμμών ρεύμα, τάση, ισχύ, ενέργεια και ποιότητα ισχύος.

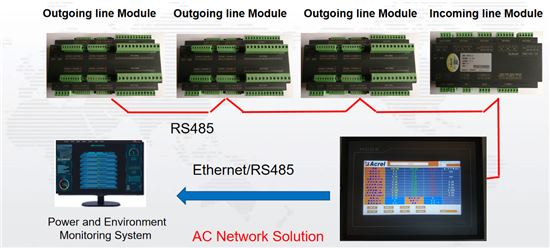

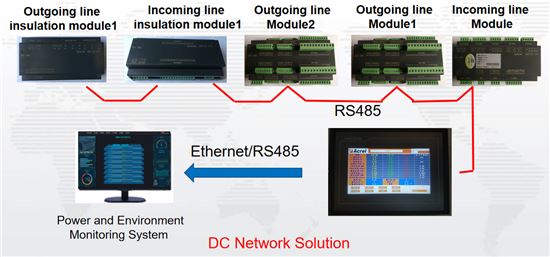

3. Η κεντρική παρακολούθηση και εμφάνιση δεδομένων από το HMI και τα δεδομένα μεταφορτώνονται στο σύστημα παρακολούθησης ισχύος και περιβάλλοντος μέσω RS485.
4. Για σύστημα υψηλής τάσης DC 240V ή 336V, η μονάδα παρακολούθησης μόνωσης μπορεί να προστεθεί για να παρακολουθεί την αντίσταση μόνωσης εδάφους του κύριου διαύλου.
5. Τροφοδοσία DC24V για οθόνη αφής και μονάδα παρακολούθησης εξερχόμενων γραμμών (τροφοδοσία από την έξοδο της κύριας μονάδας)
6. Επικοινωνία: συσκευή παρακολούθησης από RS485, οθόνη αφής RS485 ή RJ45
7. Πιστοποιητικό: CE

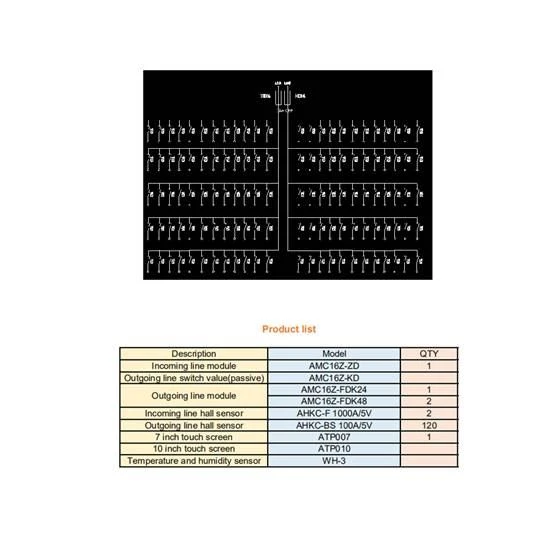

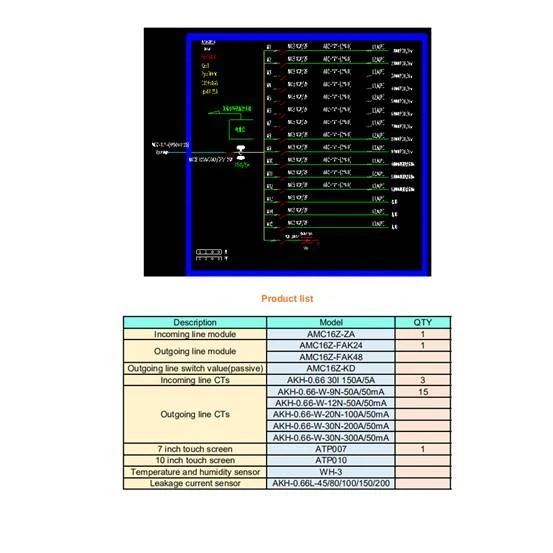

Επιλογή Προϊόντος
Ονομα | Εικ | Μοντέλο | Κύρια λειτουργία |
HMI |
| ATP007kt ATP010kt | Οθόνη αφής 1,7 ή 10 ιντσών 2. Παρακολούθηση και τάση οθόνης σε πραγματικό χρόνο, ρεύμα, ισχύς, ενέργεια, ποιότητα ισχύος, κατάσταση διακόπτη, καμπύλη κυματομορφής και ούτω καθεξής. 3. η παρακολούθηση συναγερμού, επικοινωνίας και άλλων παραμέτρων συσκευής μπορεί να ρυθμιστεί στην οθόνη. 4. 2 διεπαφές RS485 και 1 Ethernet και τα δεδομένα μπορούν να μεταφορτωθούν μέσω RS485 ή RJ45. |
Ενότητα παρακολούθησης εισερχόμενης γραμμής εναλλασσόμενου ρεύματος |
| AMC16Z-ZA | 1. Εγκατάσταση: ράγα DIN 35mm 2. Μέτρηση: Α + Β ανεξάρτητα τριφασικά κυκλώματα, 6DI2DO, 2 ρεύμα διαρροής, 1 θερμ. και υγρασία. 3. Με τροφοδοτικό εξόδου DC 24V για μονάδα εξερχόμενης γραμμής και οθόνη αφής. 4. Επικοινωνία: RS485 Modbus RTU |
Μονάδα παρακολούθησης εξερχόμενων γραμμών εναλλασσόμενου ρεύματος |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Εγκατάσταση: ράγα DIN 35mm 2. Μπορεί να μετρήσει έως 16 κύκλωμα 3 φάσεων ή 48 κύκλους μονοφασικό 3. Τροφοδοτικό DC24V 4. Επικοινωνία: RS485 modbus RTU |
Μετασχηματιστής ρεύματος εξερχόμενης γραμμής εναλλασσόμενου ρεύματος |
| AKH-0,66W | Αναλογία ρεύματος ： 100A/50mA Κοινή προδιαγραφή: 100A/50mA |
Ενότητα παρακολούθησης εισερχόμενων γραμμών DC |
| AMC16Z-ZD | 1. Εγκατάσταση: DIN Rail 35mm 2. Μέτρηση: Ανεξάρτητα κυκλώματα A + B, 6DI2DO, 1 θερμ. Και υγρασία. 3. Με τροφοδοτικό εξόδου DC 24V για μονάδα εξερχόμενης γραμμής και οθόνη αφής. 4. Επικοινωνία: RS485 modbus RTU |
Μονάδα παρακολούθησης εξερχόμενων γραμμών DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Εγκατάσταση: DIN Rail 35mm 2. Μπορεί να μετρήσει έως 48 κυκλώματα εξερχόμενης γραμμής DC 3. Τροφοδοτικό DC24V 4. Επικοινωνία: RS485 modbus RTU |
Μονάδα παρακολούθησης μόνωσης εισερχόμενης γραμμής DC |
| AMC16Z-ZJY | 1. Εγκατάσταση: DIN Rail 35mm 2. Μετρήστε την αντίσταση μόνωσης γείωσης DC ανεξάρτητου κυκλώματος A + B του κύριου διαύλου 3. Τροφοδοτικό DC24V 4. Επικοινωνία: RS485 modbus RTU |
Μονάδα παρακολούθησης μόνωσης εξερχόμενης γραμμής DC |
| AMC16Z-FJY | 1. Εγκατάσταση: DIN Rail 35mm 2. Μετρήστε 24 κυκλώματα αντίσταση μόνωσης γείωσης εξερχόμενης γραμμής DC |

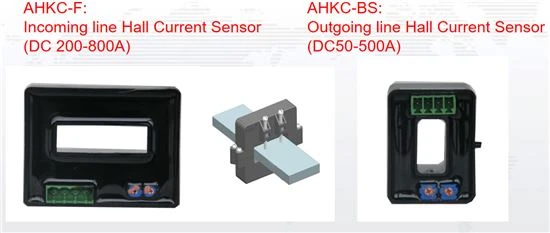

Αισθητήρας ρεύματος εφέ αίθουσας εξερχόμενης γραμμής DC |
| AHKC-BS | Αναλογία ρεύματος ： 100A/5V Κοινή προδιαγραφή: 100A/5V |

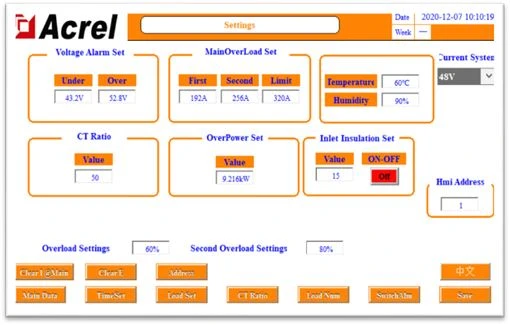

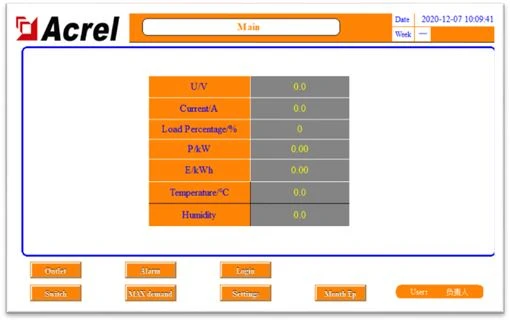

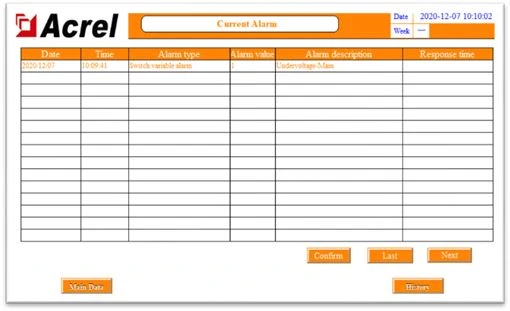

Διεπαφή ανθρώπινης μηχανής

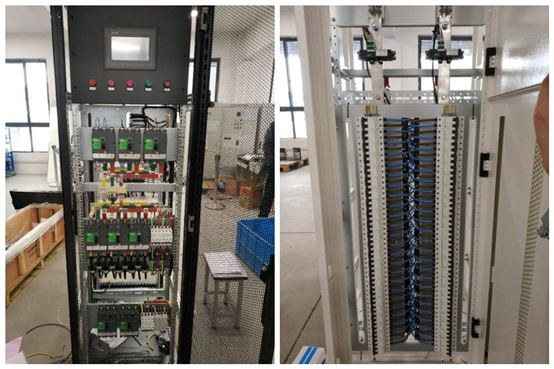

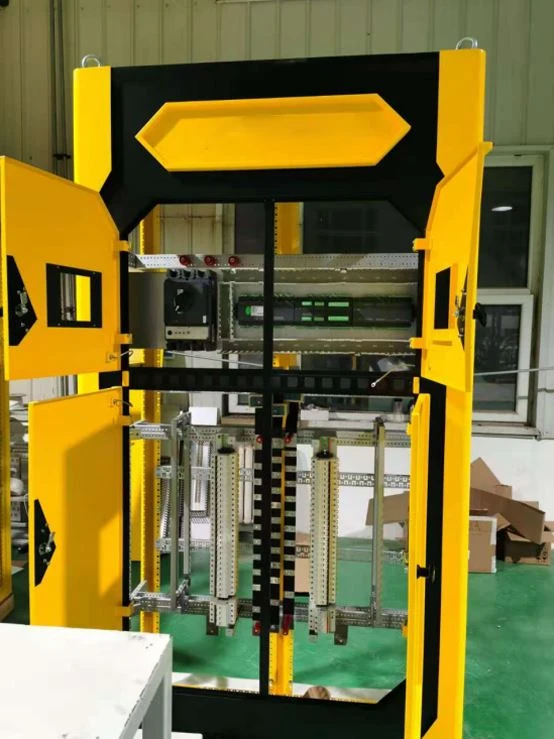

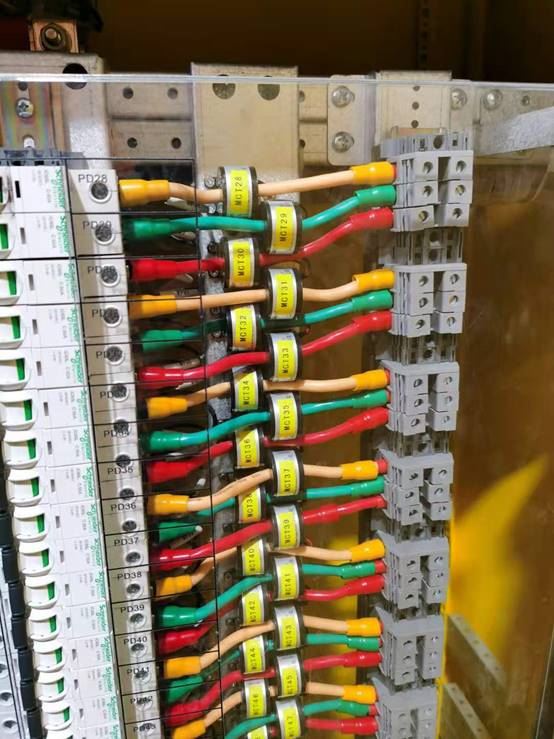

Φωτογραφίες στον ιστότοπο
