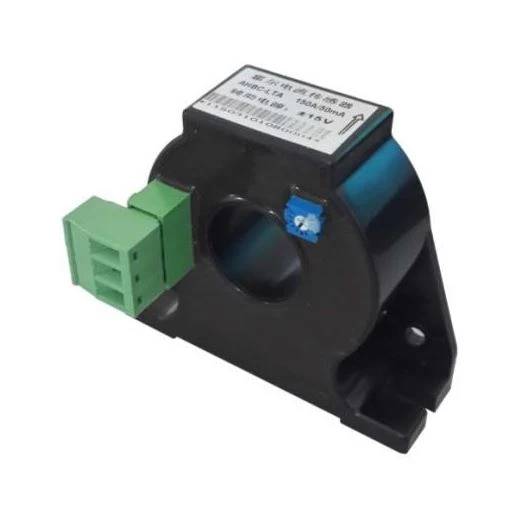

Ο τρέχων αισθητήρας αιθουσών κλειστού βρόχου καλείται επίσης Μαγνητικός αισθητήρας εξισορρόπησης αιθουσών. Ενσωματώνει την προαναφερθείσα θεωρία με τη θεωρία μαγνητικής εξισορρόπησης. Με άλλα λόγια, ο συμπυκνωτής σιδηρομαγνητικού πεδίου συγκεντρώνει το μαγνητικό πεδίο που παράγεται από το πρωτεύον ρεύμα και το εφαρμόζει στο στοιχείο Hall. Κατόπιν η παραγωγή σημάτων τάσης από το συστατικό αιθουσών ενισχύεται και γίνεται η εισαγωγή του ενισχυτή δύναμης. Η ισχύς εξόδου offset ρέει μέσω του δευτερεύοντος πηνίου αντιστάθμισης. Το μαγνητικό πεδίο που παράγεται από το δευτερεύον πηνίο είναι αντίθετο με το πεδίο που παράγεται από το πρωτεύον ρεύμα. Με αυτόν τον τρόπο, το πρωτογενές πεδίο αντισταθμίζεται και η παραγωγή hall μειώνεται σταδιακά. Όταν το πρωτεύον πεδίο είναι ισοδύναμο με το δευτερεύον και το ρεύμα μετατόπισης διατηρείται σταθερό, είναι η μαγνητική εξισορρόπηση. Αυτό το κύκλωμα αποτελείται κυρίως από το συστατικό μετατροπής ηλεκτρομαγνητισμού, τον ενισχυτή κυκλωμάτων και το αντισταθμίζοντας κύκλωμα κίνησης.
1 Εξήγηση για τον τύπο
2Προδιαγραφή και μέγεθος (μονάδα：χιλ.)

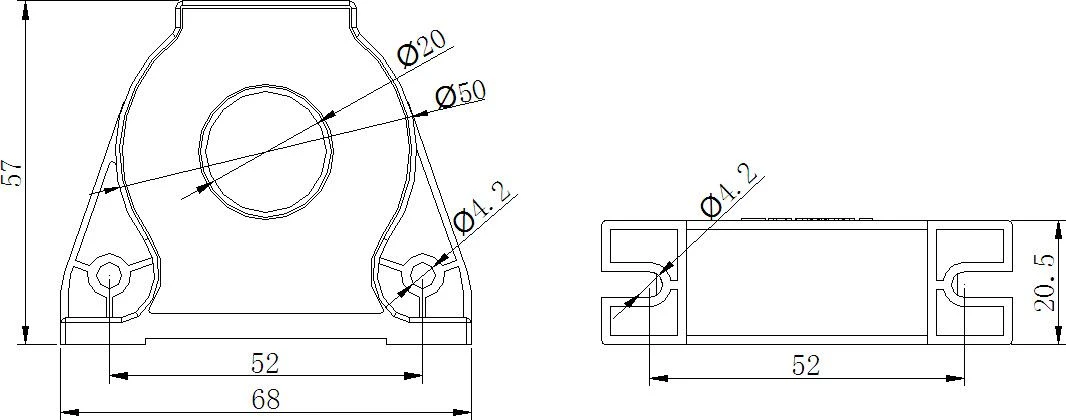

2.1 Μέγεθος περιγράμματος AHBC-LTA
 |  |

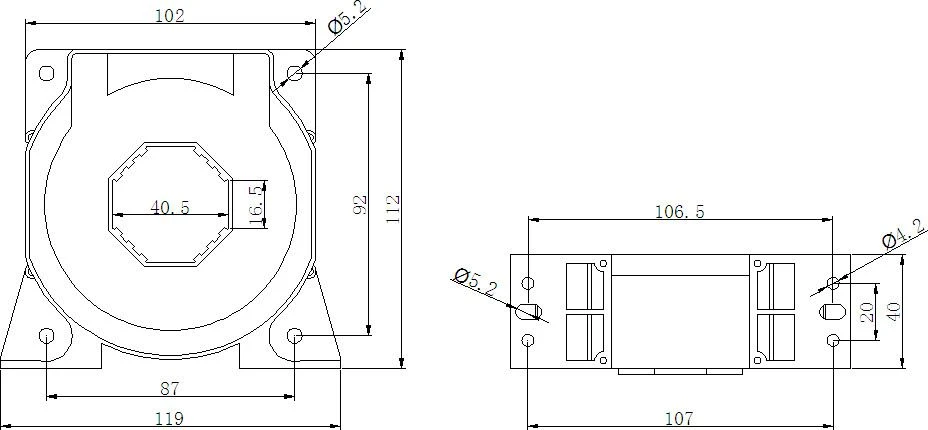

2.2Μέγεθος περιγράμματος ahbc-LT1005
 |  |

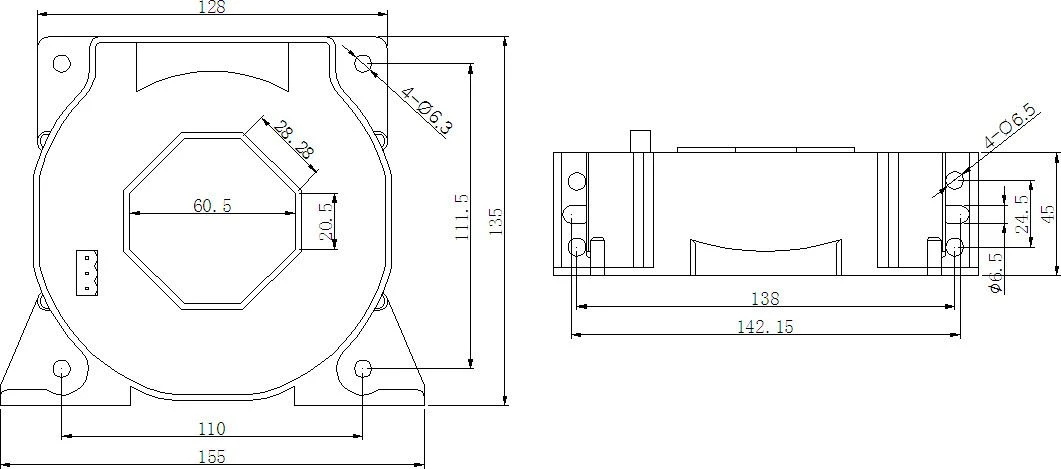

2.3 Μέγεθος περιγράμματος AHBC-LF
 |  |
3.Πίνακες διασταύρωσης προδιαγραφών- παράμετρος
Προσδιορισμός | Εκτιμημένο ρεύμα | Τροφοδοτικό | Ονομαστική έξοδος | Διάφραγμα μέτρησης (χιλ.) | Βαθμός ακρίβειας |
AHBC-LTA | 100~300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
ΑΑΑ- LT1005 | 1000Α | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000Α | ±15V | 400mA | / | 0.5 |
Σημείωση: Το ρεύμα εισαγωγής εναλλασσόμενου ρεύματος και συνεχών ρεύματος μπορεί να μετρηθεί, παρακαλώ καθορίστε κατά την παραγγελία.
4. Μέθοδος καλωδίωσης
● Ορισμός τερματικών καλωδίωσης
Σημείωση: 1. Η αναλογική έξοδος GND πρέπει να συνδέεται με το Power Ground.
2. Παρακαλώ επιλέξτε τη σωστή τρέχουσα κατεύθυνση ροής.
