Περιγραφή παραγωγής
Οι αισθητήρες τάσης ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σειράς BM είναι η μονάδα μέτρησης που μετατρέπει τη μετρούμενη τάση DC στο αναλογικό συνεχές ρεύμα ή συνεχές σήμα τάσης σύμφωνα με τη θεωρία οπτικής απομόνωσης. Η πλευρά εισόδου είναι ιδιαίτερα μονωμένη από την πλευρά εξόδου.
Υψηλή ακρίβεια, γραμμικότητα και ενσωμάτωση, μικρό μέγεθος, απλή δομή, μακροπρόθεσμη σταθερότητα και προσαρμοστικότητα σε διάφορες συνθήκες εργασίας. Χρησιμοποιούνται ευρέως για τον έλεγχο συστημάτων και την ανίχνευση του ηλεκτρικού εξοπλισμού στους τομείς δύναμης, πετρελαίου, ορυχείων, χημικών, σιδηροδρόμων, επικοινωνίας, αυτοματισμού κτηρίων.

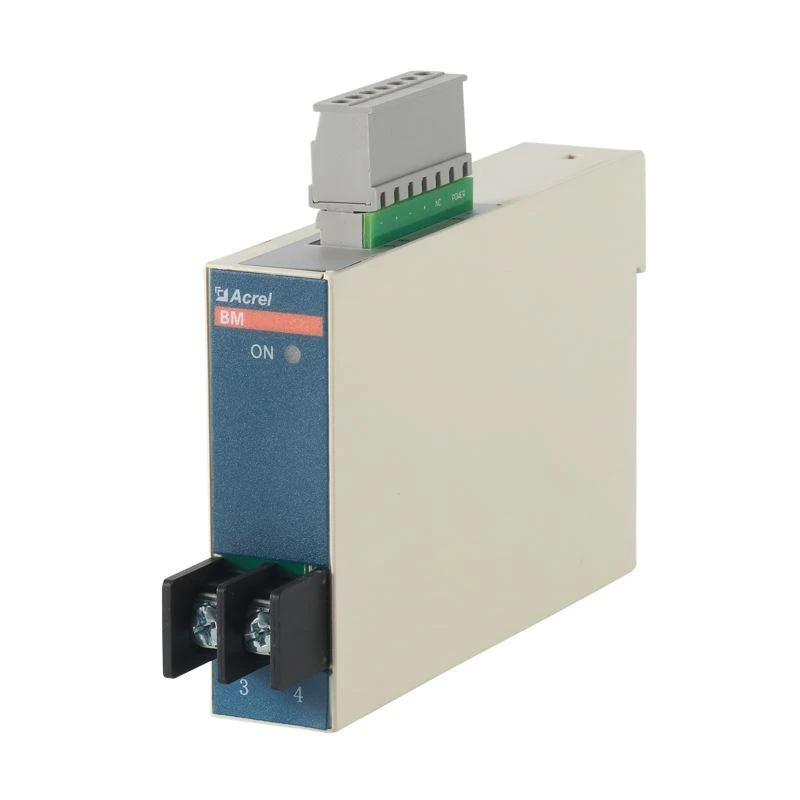

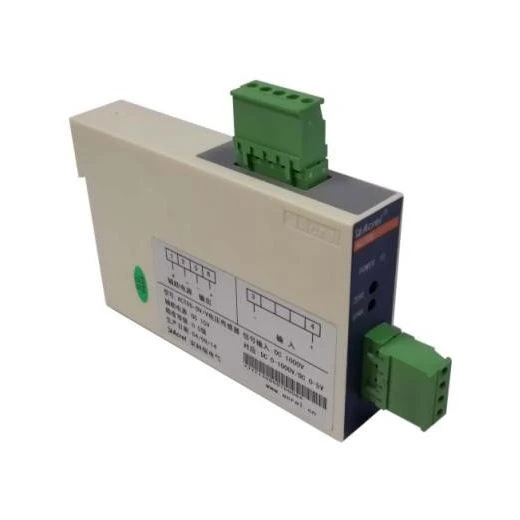

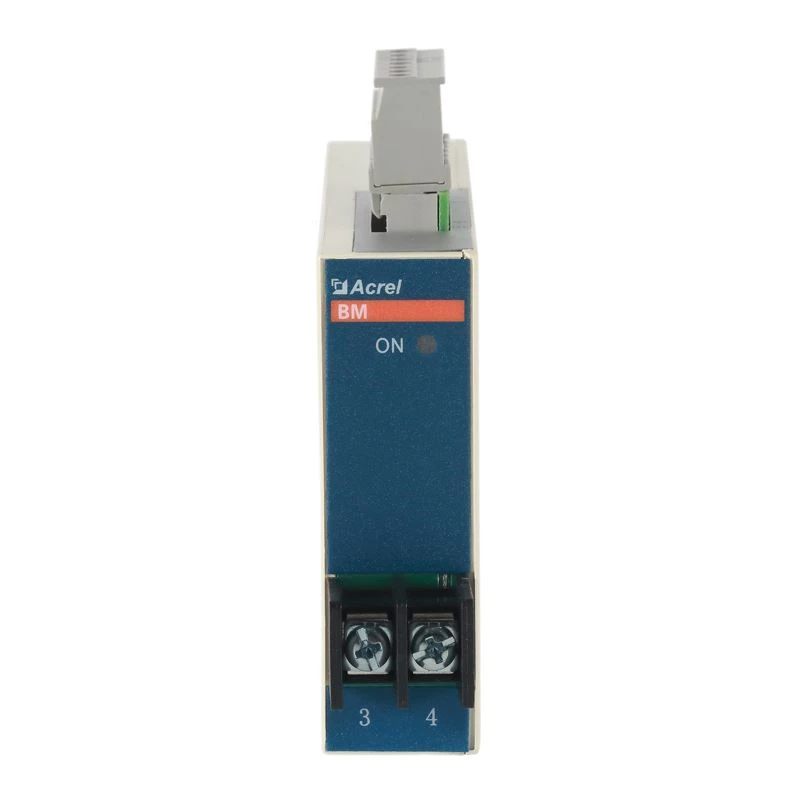

Εμφάνιση
Παραμέτρους
Τεχνικές παράμετροι | Ευρετήριο | |
Εισαγωγή | Εκτιμημένη τάση DC300~1500V | |
Μέτρηση εύρους τάσης 120% * VPN | ||
Απόδοση | Ονομαστική αξία | τάση: ΣΥΝΕΧΗΣ 0-5V,DC0-10V |
Προστασία υπερφόρτωσης | Μέγιστη παραγωγή≤ 150% της πλήρους κλίμακας | |
Αντοχή φορτίου | >5000Ω (παραγωγή τάσης)/<450ω(current> | |
Τροφοδοτικό | DC12V/DC15V/DC24V/DC48V (προαιρετικό) | |
Βαθμός ακρίβειας | 0.5 | |
αντέχουν την τάση | Συχνότητα ισχύος με τάση 3500VAC μεταξύ εισόδου/ | |
Σφάλμα γραμμικότητας | 0.2% | |
Τάση μετατόπισης / Ρεύμα μετατόπισης | 50mV (αντιστοιχούν στην παραγωγή τάσης)/80uA (αντιστοιχούν στην τρέχουσα παραγωγή) | |
Χρόνος απόκρισης | ≤ 30mS | |
Αντίσταση μόνωσης | >20Μ@DC500V | |
Μέθοδος εγκατάστασης | Με τη σιδηροτροχιά TS35 οδηγών | |
Συνθήκες περιβάλλοντος | Θερμοκρασία | Λειτουργούσα θερμοκρασία: -10°C-+55°C |
Υγρασία | ≤93%RH, καμία δροσιά, κανένα επιθετικό αέριο | |
Ύψος | ≤2500μ | |
Σημείωση: Προσαρμοσμένη παροχή ηλεκτρικού ρεύματος: DC12V, DC15V, DC24V ή DC48V

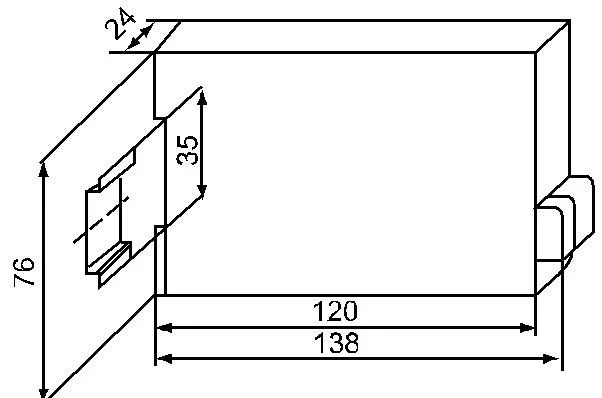

Κύκνωση (μονάδα: mm)
 |  |
Καλωδίωση
Τερματικό | 1 | 2 | 5 | 6 | 3 | 4 |
Αναγνώριση | ισχύς+ | Ισχύς GND Ζ) | έξοδος- | έξοδος+ | εισαγωγή - | εισαγωγή - |
Αναφορά
