Περιγραφή

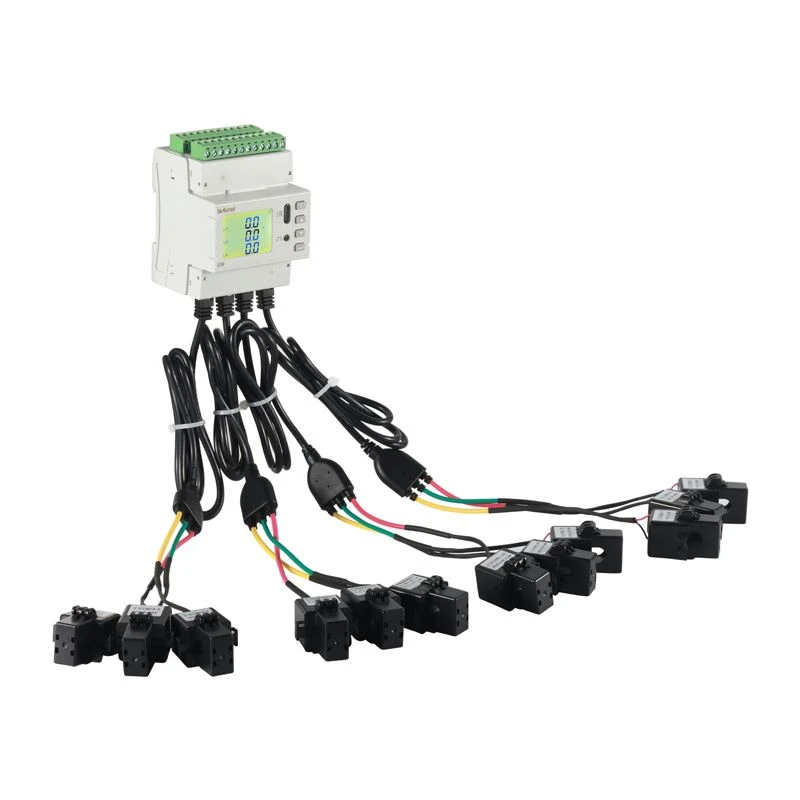

Οι μετρητές ισχύος πολλαπλών βρόχων σιδηροτροχιάς σειράς Acrel ADW2XX χρησιμοποιούνται κυρίως για τη μέτρηση των πλήρους ηλεκτρικών παραμέτρων πολλαπλών τριφασικών κυκλωμάτων. Μπορούν να συνδεθούν ταυτόχρονα έως τέσσερις είσοδοι ρεύματος βρόχου τριών φάσεων. Μπορεί να μετρήσει τάση και ρεύμα, ισχύ, συντελεστή ισχύος, γωνία φάσης, ανισορροπία, αρμονικές και άλλες παραμέτρους.
|
|
Ακρίβεια Ενεργή ισχύς: κλάση 1 Συχνότητα Εύρος:50 - 60Hz Έξοδος παλμού Έξοδος ενεργού παλμού και έξοδος αντιδραστικού παλμού Κατανάλωση <0.5VA(Single phase) |
|
Διάσταση(Μ*Π*Υ) Μέγεθος πίνακα (Μ×Π): 72*97,7*36 mm Ασύρματος Μετάδοση στα 470MHz και η μέγιστη απόσταση σε ανοιχτό χώρο είναι 1km. 2G; ΣΗΜ Ρεύμα εκκίνησης 4‰lb |
|
|
Προσδιορισμός |
Καλώδια 3 φάσεων 3, καλώδια 3 φάσεων 4 |
|
|
Δυναμικό |
Ονομαστική τάση |
3*220/380V |
|
Κατανάλωση |
<0.5VA |
|
|
Ρεύμα |
Ρεύμα εισόδου |
5A,100A |
|
Κατανάλωση |
<0.5VA |
|
|
Ακρίβεια |
Ρεύμα |
Τάξη 0.5 |
|
Ενεργητική ισχύς |
Τάξη 1 |
|
|
Άεργος ισχύς |
Τάξη 2 |
|
|
Ανακοίνωση |
RS485 (Modbus-RTU) |
|
|
Σχετική Υγρασία |
Μικρότερο ή ίσο με 95% (Χωρίς συμπύκνωση) |
|
|
Περίγραμμα |
Μ*Π*Υ(χιλ) |
72*97.9*36 |
|
Θερμοκρασία |
Λειτουργικός |
-25~55 μοίρες |
|
Εναποθήκευση |
-40~80 μοίρες |
|
|
Υγρασία |
Μικρότερο ή ίσο με 95% (Χωρίς συμπύκνωση) |
|
|
Υψόμετρο |
<2000m |
|
Λειτουργία

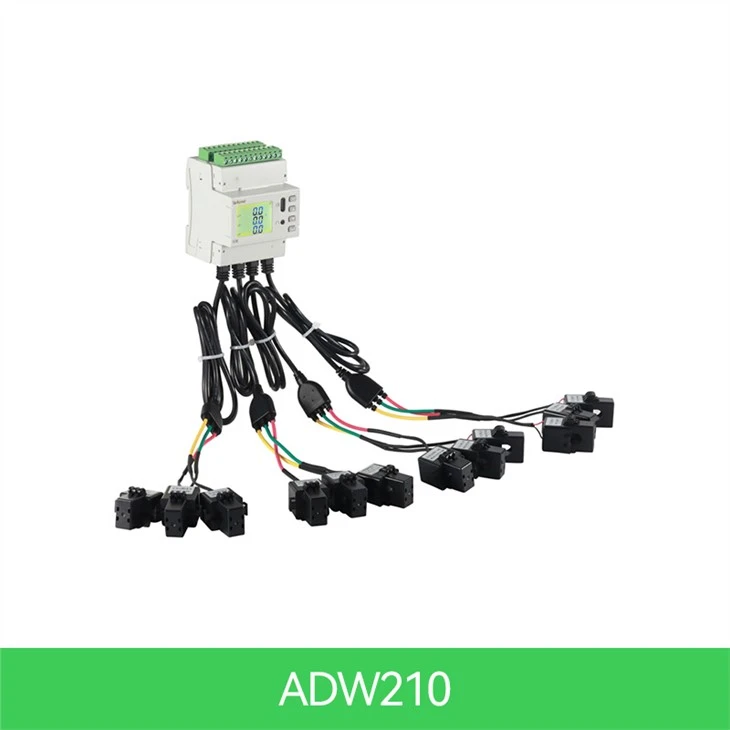

Οι μετρητές ισχύος τριφασικής παρακολούθησης ενέργειας AC πολλαπλών βρόχων τύπου σιδηροτροχιάς σειράς ADW210 χρησιμοποιούνται κυρίως για την πλήρη μέτρηση ηλεκτρικών παραμέτρων πολλαπλών τριφασικών βρόχων. Μπορούν να συνδεθούν ταυτόχρονα στην είσοδο ρεύματος έως και τεσσάρων τριφασικών βρόχων.
|
|
●N (1, 2, 3, 4) μέτρηση πλήρους ηλεκτρικής παραμέτρου τριφασικού κυκλώματος, εξωτερικός μετασχηματιστής ρεύματος. ●Παρακολούθηση τριφασικής τάσης/ρεύματος, ρεύματος και συχνότητας μηδενικής ακολουθίας. ●Παρακολούθηση τριφασικής ισχύος, συνολικής ισχύος (ενεργό, άεργο και φαινομενικό). ●Παρακολούθηση συντελεστή ισχύος τριών φάσεων και συντελεστής συνολικής ισχύος. ● Παρακολούθηση γωνίας φάσης τάσης/ρεύματος, βαθμός ανισορροπίας τάσης/ρεύματος. ●Ολικές αρμονικές τάσης και ρεύματος παρακολούθησης και υποαρμονικές 2-31. ●Ακραία αρχεία τάσης, ρεύματος και ισχύος του τρέχοντος και του τελευταίου μήνα. ●Μέγιστο ρεύμα, μέγιστη ζήτηση ισχύος και ρεύμα σε πραγματικό χρόνο, ζήτηση ισχύος σε πραγματικό χρόνο. ●200 εγγραφές συμβάντων, καταγραφή δράσης DIDO. ●Υποστήριξη υπέρτασης, υπερβολικού ρεύματος, αστοχίας φάσης, σύνδεσης DI και άλλης εξόδου συναγερμού. ●4-ζώνη ώρας 14-ρύθμιση ρυθμού ώρας. ●Ηλεκτρική ενέργεια τεσσάρων τεταρτημορίων, 12-μηνιαία στατιστικά στοιχεία ηλεκτρικής ενέργειας πολλαπλών τιμών. ●31 ημέρες παγώματος ηλεκτρικής ενέργειας τεσσάρων τεταρτημορίων και πολλαπλών ρυθμών, μπροστινή και αντίστροφη μέτρηση ηλεκτρικής ενέργειας. ●Είσοδος διακόπτη διπλής κατεύθυνσης, έξοδος διακόπτη διπλής κατεύθυνσης, επικοινωνία RS485, έξοδος ενεργού παλμού (μπορεί να γίνει εναλλαγή του αντίστοιχου βρόχου). |

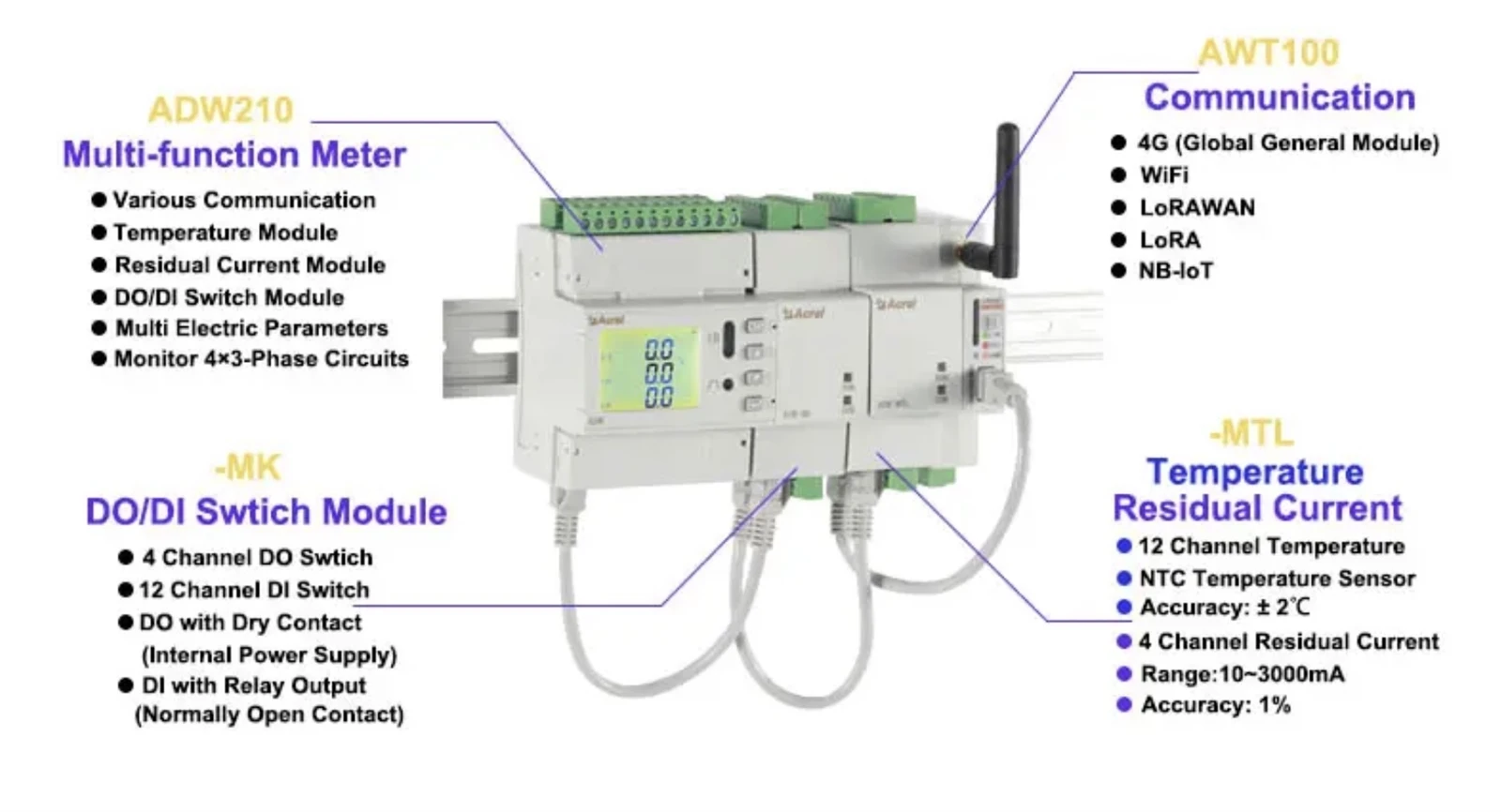

Διευρυμένη μονάδα επικοινωνίας --- AWT100:
|
●AWT100 |
● WiFi
● LoRaWAN
|
|
| Διευρυμένη ενότητα | Περιγραφή |
| Ενότητα επικοινωνίας AWT100 | 4G (Παγκόσμια γενική μονάδα) |
| 4G (μονάδα Νότιας Αμερικής) | |
| LoRaWAN (868 MHz, 923 MHz) | |
| LoRa (460~510 MHz) | |
| NB-IoT |
ΑναπτυγμένοςΜονάδα μέτρησης θερμοκρασίας καλωδίου και υπολειπόμενου ρεύματος --- MTL
|
●MTL |
● Μέτρηση θερμοκρασίας:-20 βαθμοί ~+100 βαθμοί
● Μέτρηση υπολειπόμενου ρεύματος: 10~3000 mA
● Ακρίβεια: Θερμοκρασία: ± 2 βαθμοί ; Υπολειπόμενο ρεύμα: 1% (κατηγορία 1)
|
|
| Διευρυμένη ενότητα | Περιγραφή | |
| -Θερμοκρασία MTC & Υπολειμματικό ρεύμα Ενότητα μέτρησης |
Μέτρηση Θερμοκρασίας | -20 βαθμός ~+100 βαθμός |
| Μέτρηση υπολειπόμενου ρεύματος | 10~3000 mA | |
| Ακρίβεια | Θερμοκρασία:± 2 βαθμοί ; Υπολειπόμενο ρεύμα: 1% (κατηγορία 1) | |
| Τροφοδοτικό | DC 12V;κατανάλωση: Λιγότερο ή ίσο με 1W;Διασύνδεση RJ45 | |
| Ανακοίνωση | Διασύνδεση RJ45; MODBUS-RTU (επικοινωνία με το κύριο σώμα) | |
ΑναπτυγμένοςDO/DI Switch Extra Function Module --- MK
|
●ΜΚ |
● DI 12 καναλιών (Ψηφιακή είσοδος)
|
|
| Διευρυμένη ενότητα | Περιγραφή | |
| -Μονάδα διακόπτη MK | 12 × DI (είσοδος) | Είσοδος ξηρής επαφής με ενσωματωμένο τροφοδοτικό |
| 4 × DO (έξοδος) | Ρελέ κανονικά ανοιχτή έξοδο επαφής. ονομαστική AC 250V/3A,DC 30V/3A | |
| Τροφοδοτικό | DC 12V;κατανάλωση: Λιγότερο ή ίσο με 1W;Διασύνδεση RJ45 | |
| Ανακοίνωση | Διασύνδεση RJ45; MODBUS-RTU (επικοινωνία με το κύριο σώμα) | |

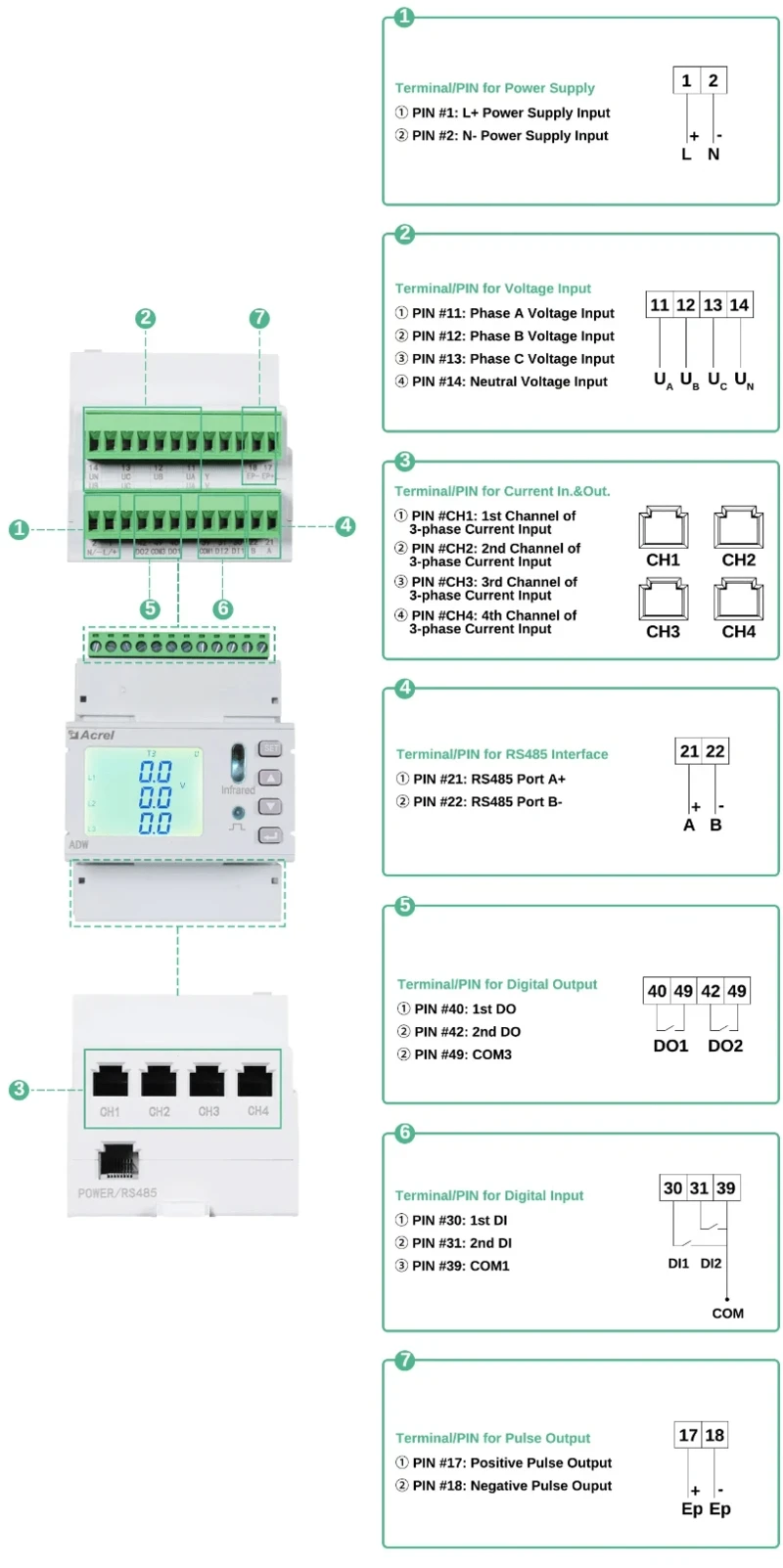

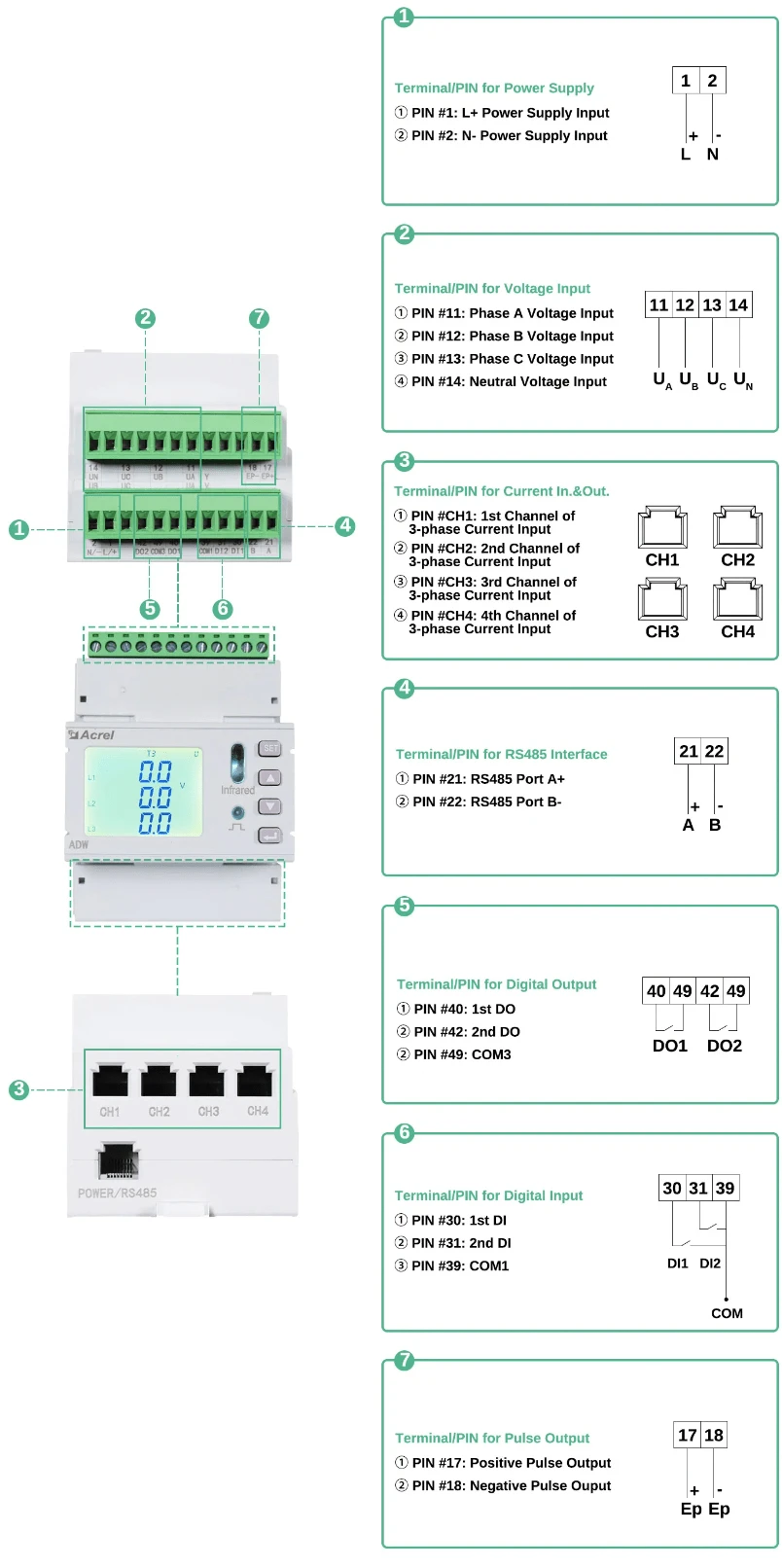

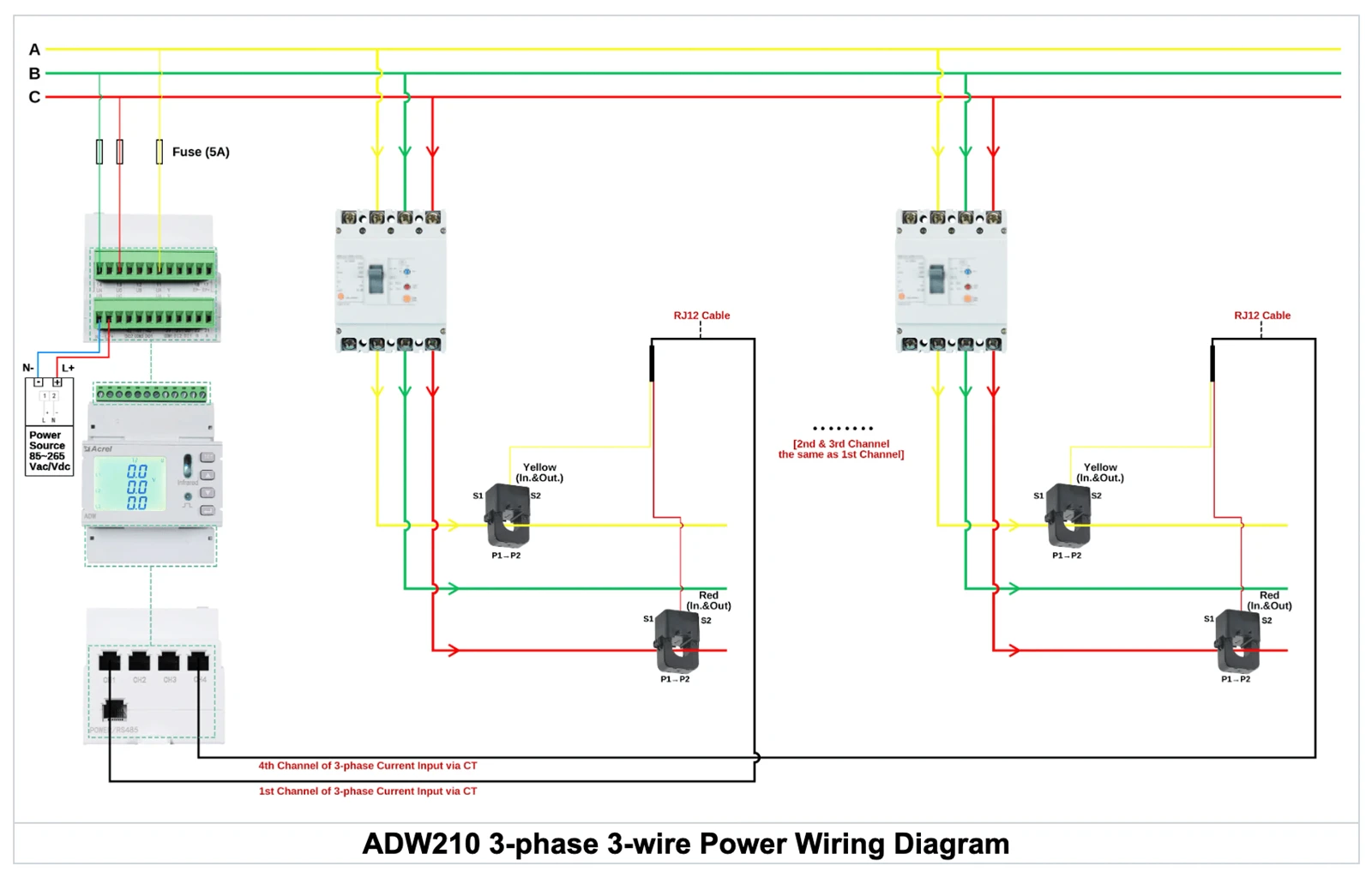

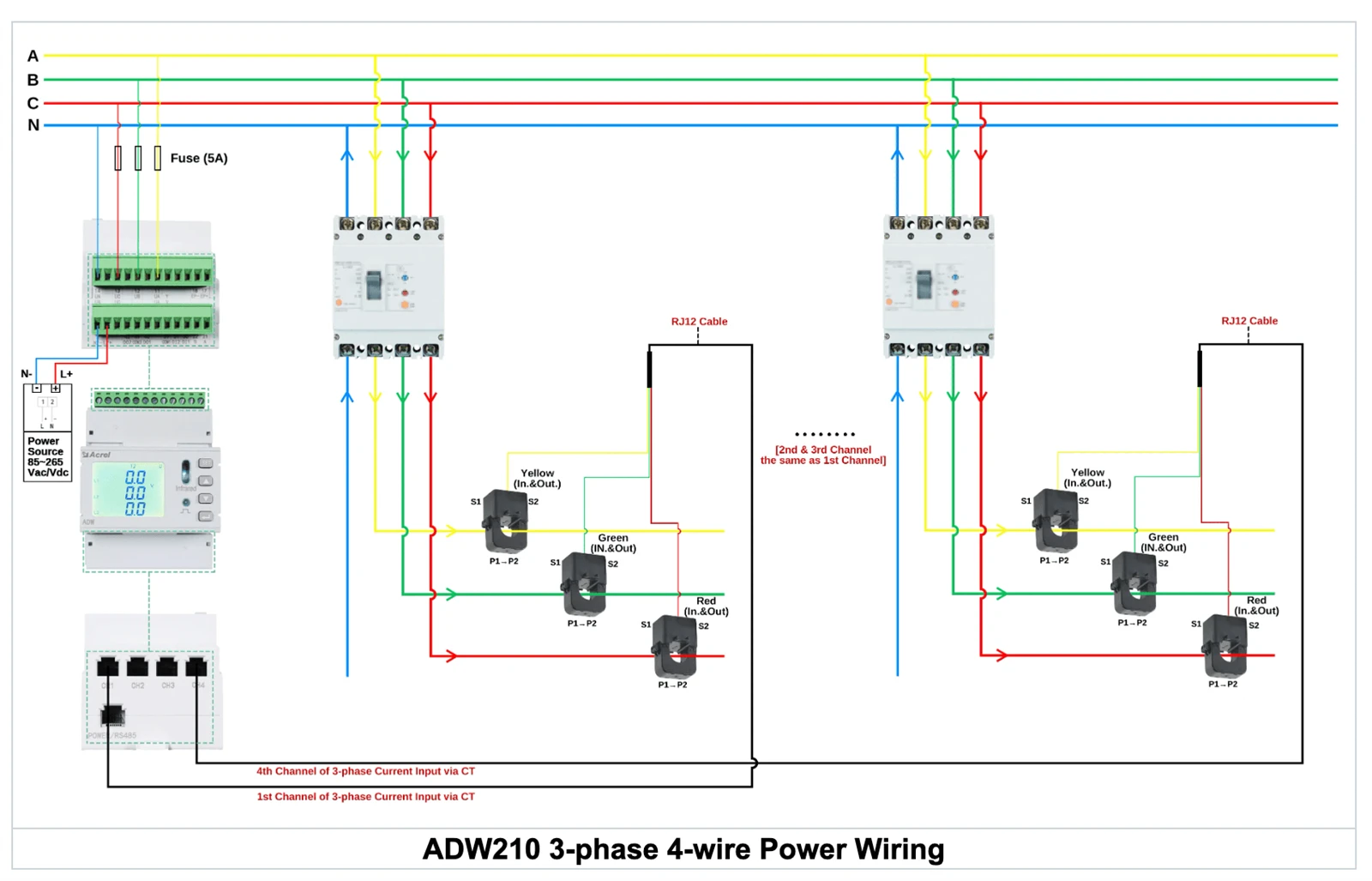

Καλωδίωση

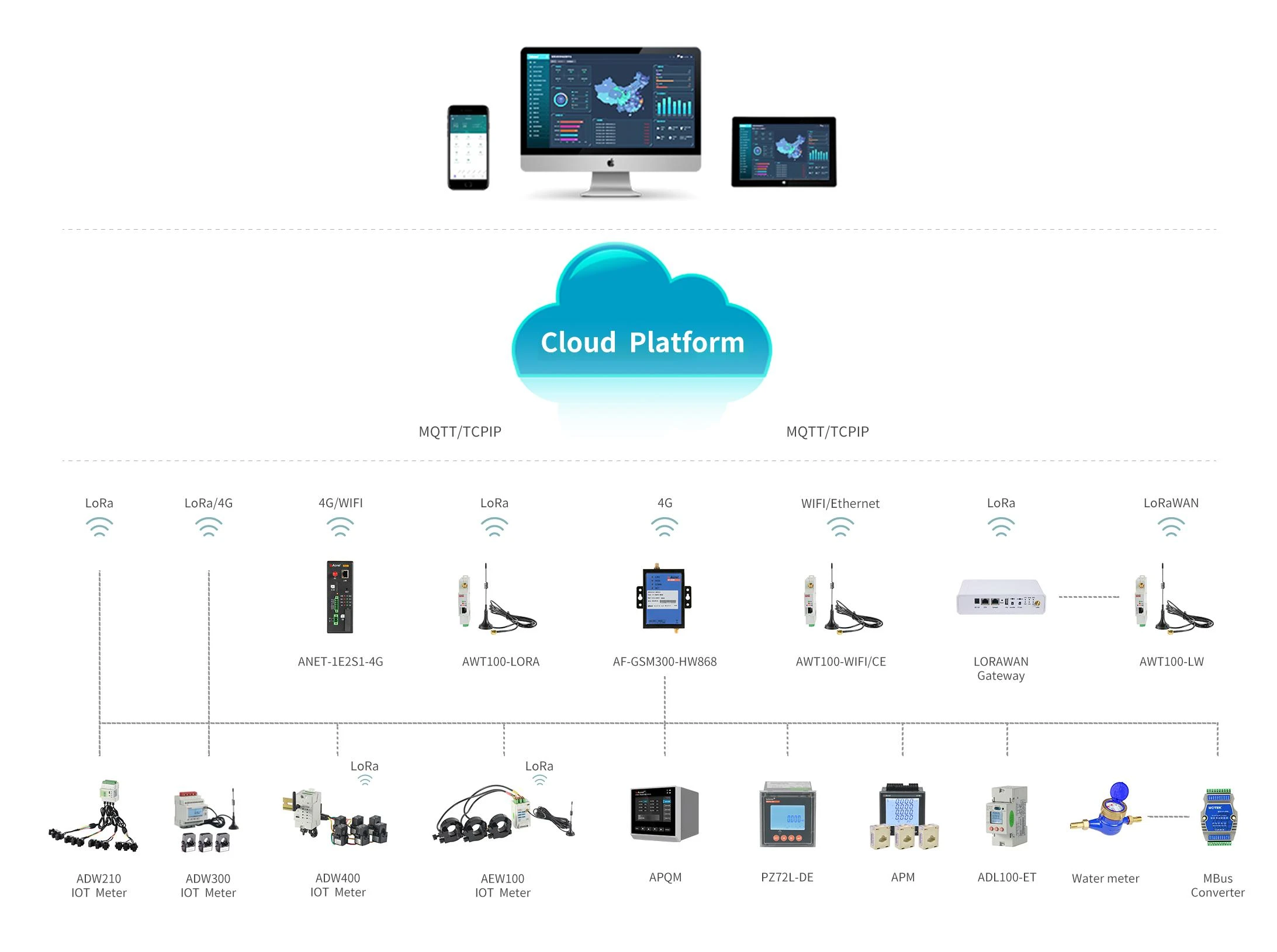

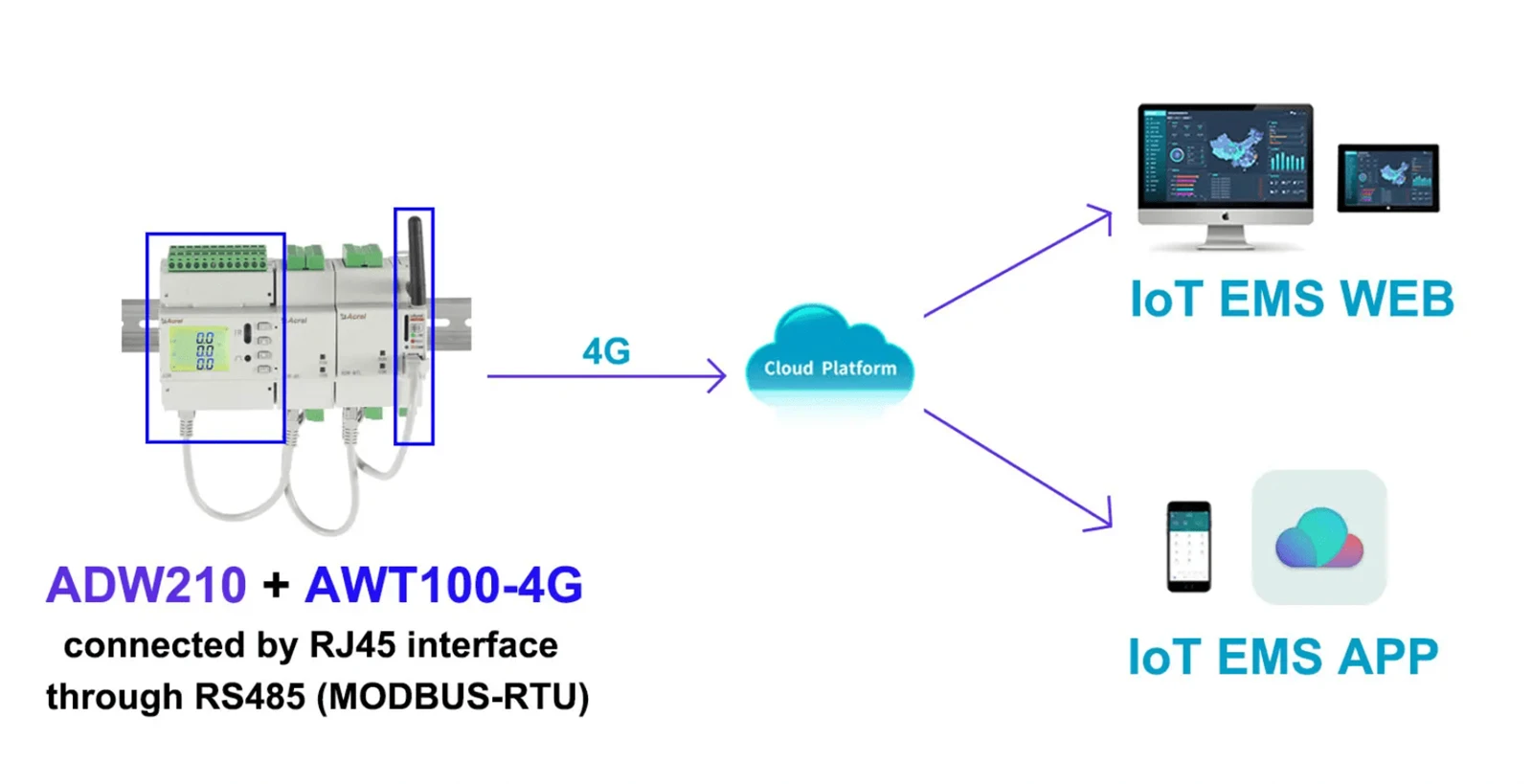

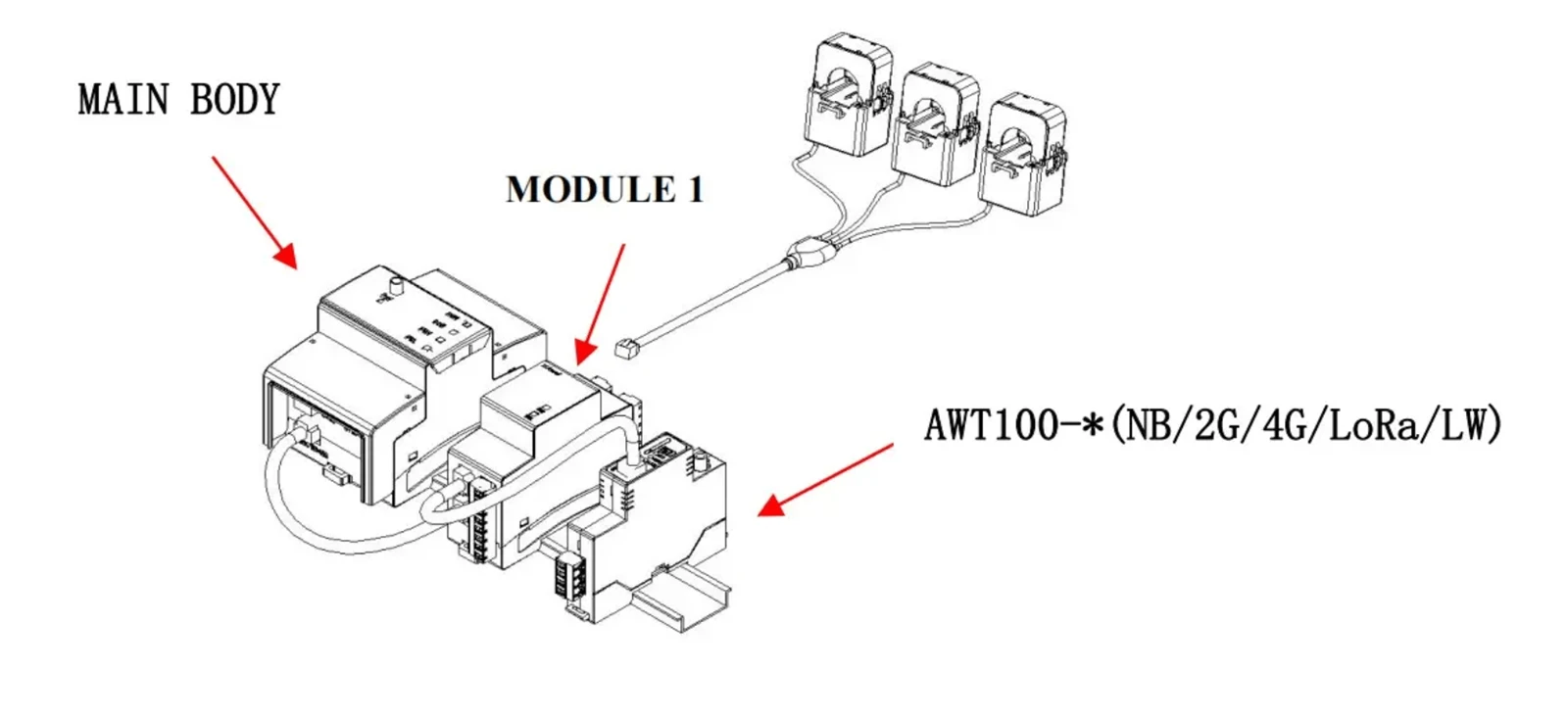

Λύση IoT
