Περιγραφή

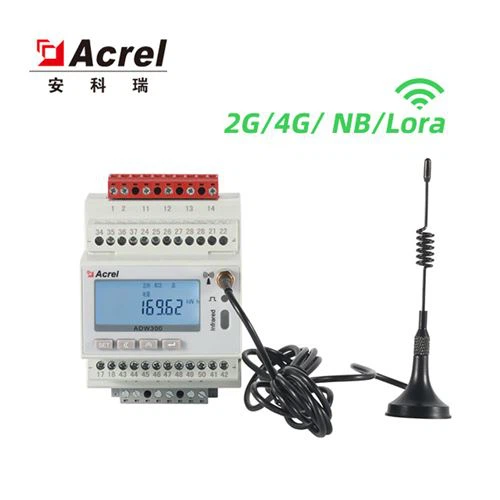

Ο ασύρματος τριφασικό ενεργειακός μετρητής Acrel χρησιμοποιείται κυρίως για να μετρήσει τρεις φάσεις της ενεργού ενέργειας στα δίκτυα χαμηλής τάσης. Αυτός ο ασύρματος μετρητής ενέργειας μπορεί να υπερηφανεύεται για πλεονεκτήματα όπως συμπαγές μέγεθος, υψηλή ακρίβεια, πλούσια χαρακτηριστικά. Σύμφωνα με διαφορετικές απαιτήσεις.
Υπάρχουν πολλές λειτουργίες επικοινωνίας όπως η επικοινωνία RS485, 2G, NB, 4G, WiFi προσθέτοντας τη νέα τρέχουσα λειτουργία δειγματοληψίας χρησιμοποιώντας έναν εξωτερικό μετασχηματιστή. Μπορεί να εγκατασταθεί ευέλικτα στο κιβώτιο διανομής για να επιτύχει τη μέτρηση ηλεκτρικής ενέργειας υπο-στοιχείων, την επίβλεψη λειτουργίας και συντήρησης ή τις απαιτήσεις παρακολούθησης δύναμης για τις διαφορετικές περιοχές και τα διαφορετικά φορτία.

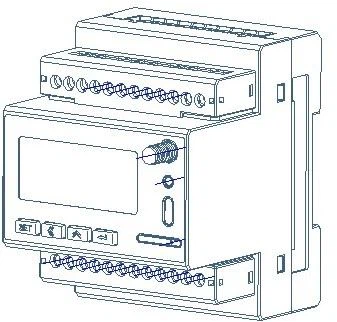

Εμφάνιση
 |  |  |
Με την άνοδο των τεχνολογιών δικτύωσης χαμηλής ισχύος, ευρείας περιοχής (LPWAN), όπως οι συσκευές LoRa της Acrel και το ανοιχτό πρωτόκολλο LoRaWAN, οι νέες έξυπνες λύσεις μέτρησης ηλεκτρικής ενέργειας αποδεικνύονται μια συναρπαστική εναλλακτική λύση σε άλλες επιλογές συνδεσιμότητας τόσο για τα δίκτυα Internet of Things (IoT) όσο και για τις εφαρμογές έξυπνου δικτύου. Οι μετρητές ενέργειας Lora/LoRaWAN επιτρέπουν την απόκτηση ενδείξεων ενεργειακών μετρητών και μεταδίδουν δεδομένα σε αρκετά χιλιόμετρα για συγκέντρωση.
Παραμέτρους
Εισαγωγή τάσης | Εκτιμημένη τάση | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Αναφορά συχνότητα | 50 Hz | |
Κατανάλωση | <0.5va(each> | |
Τρέχουσα είσοδος | Ρεύμα εισαγωγής | 3×1(6)Α· 3×1(6) Α(ADW300W, 3×20(100)A(ADW300W) |
Έναρξη τρέχουσας | 1€Ib (κατηγορία0.5S), 4¹ Ib(κατηγορία1) | |
Κατανάλωση | <1va(each> | |
Βοηθητική ισχύς | Τροφοδοτικό | AC85~265V |
| Κατανάλωση ενέργειας | <> | |
Απόδοση μέτρησης | Πρότυπο | IEC62053-22:2003, IEC62053-21:2003 |
Ενεργός ενέργεια ακρίβεια | Κατηγορία0.5S (ADW300), κατηγορία1 (ADW300W) | |
Θερμοκρασία ακρίβεια | ±2°C | |
Σφυγμός | Πλάτος σφυγμού | 80±20ms |
Σφυγμός σταθερός | 6400imp/kWh, 400imp/kWh | |
Επικοινωνία | Ασύρματος | Η μετάδοση στα 470MHz και η μέγιστη απόσταση σε ανοιχτό χώρο είναι 1km. 2G; ΝΒ;4G |
Υπέρυθρος επικοινωνία | Ο σταθερός ρυθμός baud είναι1200 | |
Διεπαφή | RS485(Α,Β) | |
Λειτουργία σύνδεσης | Θωρακισμένοι στριμμένα αγωγοί ζευγαριών | |
Πρωτόκολλο | MODBUS-RTU |
Περιγραφή συνάρτησης
Λειτουργία | Περιγραφή συνάρτησης | Η λειτουργία παρέχει |
Λειτουργία εμφάνισης | LCD | ■ |
Ενεργειακή μέτρηση | Ενεργό kWh (θετικό και αρνητικό), αντιδραστικό τεταρτημόριο ενέργεια δύναμης | ■ |
Ηλεκτρική μέτρηση | U,I¹ P,Q,S,PF,F | ■ |
Αρμονική λειτουργία | THDv,Αρμονική 2η-31η | ■ |
Παραγωγή σφυγμού | Ενεργός παραγωγή σφυγμού | ■ |
Τριφασικός βαθμός ανισορροπίας | Ανισόρροπη τάση, τρέχουσα ανισορροπία | ■ |
Μέτρηση θερμοκρασίας | Η θερμοκρασία του A/B/C/N(Εναλλακτική απεικόνιση: T) | □ |
DI/DO | 4DI,2DO (Εναλλακτική απεικόνιση: K) | □ |
Μετά από το τρέχον | Μονόδρομος μετά από το ρεύμα (Απεικόνιση εναλλακτικούcon:Λ) | □ |
Οθόνη LED | Επίδειξη των οδηγήσεων σφυγμού | ■ |
Μετασχηματιστής εξωτερικού ρεύματος | Εξωτερικός ανοικτός τρέχων μετασχηματιστής τύπων (Εναλλακτική απεικόνιση: W) | □ |
Ηλεκτρική παράμετρος | Κάτω από την τάση, υπόστρωμα, πέρα από το ρεύμα, την υποφόρτωση, κ.λπ. | ■ |
Επικοινωνία | Υπέρυθρη επικοινωνία | ■ |
RS485(Εναλλακτική απεικόνισηcon: Γ) | □ | |
Ασύρματη μετάδοση στα 470MHz (Εναλλακτική απεικόνιση: LR) | □ | |
GPRS(Εναλλακτική απεικόνιση:2G) | □ | |
NB-IOT(Εναλλακτική απεικόνιση: NB) | □ | |
4G (Εναλλακτική απεικόνιση: 4G) | □ |
( ■ εντός □ προαιρετικού)
Διαστάσεις
Διάσταση του μετασχηματιστή υπολειπόμενου ρεύματος
Προδιαγραφές | Τρέχουσα Ύψη | Εσωτερική διάμετρος Φ χιλ. | Εξωτερική διάμετρος Φ χιλ. | Βάρος |
AKH-0.66L45 | 16~100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100~250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250~400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400~800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800~1500A | 200 | 240 | 1.94 |
Επαγγελματικές τεχνικές υποστηρίξεις & μηχανές επεξεργασίας
Αναφορά
(επικοινωνήστε μαζί μας για να μάθετε την τιμή έκδοσης WiFi / 4G)
