4-20MA τρέχων μορφοτροπέας

Ο αναλογικός τρέχων αισθητήρας/ο τρέχων μετατροπέας BA εφαρμόζουν την αρχή της ηλεκτρομαγνητικής επαγωγής για να μετρήσουν το ρεύμα εναλλασσόμενου ρεύματος στο ηλεκτρικό δίκτυο σε πραγματικό χρόνο, και να χρησιμοποιήσουν τη σταθερή τρέχουσα και γραμμική τεχνολογία αντιστάθμισης για να απομονώσουν και να το μετατρέψουν σε μια τυποποιημένη παραγωγή σημάτων ΣΥΝΕΧΏΝ ΡΕΎΜΑΤΟΣ. Οι περισσότερες χρήσεις στον βιομηχανικό αυτοματισμό για PLC.

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Βοηθητική ισχύς	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Κατανάλωση		≤1W	≤1W	≤1W	≤1W	≤1W
Μέγεθος μέσω οπής		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Εισαγωγή	Τρέχων	ΕΝΑΛΛΑΣΣΌΜΕΝΟ 0~(0.5~10) Α	ΕΝΑΛΛΑΣΣΌΜΕΝΟ 0~(8~50) Α	ΕΝΑΛΛΑΣΣΌΜΕΝΟ 0~(40~200)Α	ΕΝΑΛΛΑΣΣΌΜΕΝΟ 0~(60~600)Α	ΕΝΑΛΛΑΣΣΌΜΕΝΟ 0~(0.1~1)Α (περιορισμός των ρευμάτων διαρροής)
Απόδοση	Ονομαστική αξία	DC4-20mA, ή 0-20mA, 0-5V, 0-10V κ.λπ.
	Αντοχή φορτίου	Τρέχουσα παραγωγή≤500Ω, παραγωγή τάσης≥1kΩ
Κατηγορία ακρίβειας		0.5%
Χρόνος απόκρισης		≤350ms
Θερμοκρασία		Λειτουργία: -10 έως +55°C Αποθήκευση: -25 έως +70°C
Συντελεστής θερμοκρασίας		≤200ppm/°C
Εγκατάσταση		(Σιδηρόδρομος) DIN35, στερεώστε στο θάλαμο με τις βίδες
Πρότυπα		GB/T 13850

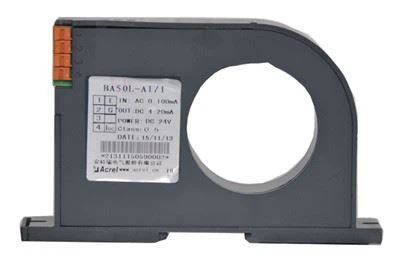

	BA50-AI/I ●Input: Ρεύμα διαρροής 0-1A ●Output: ΣΥΝΕΧΗΣ 4-20mA ●Measurement του ρεύματος διαρροής ●Overload: 1.2 φορές της εκτιμημένης αξίας
BA20-AI/V ●Application: Βιομηχανικός αυτοματισμός ●Input: Τρέχουσα μέτρηση εναλλασσόμενου ρεύματος μέχρι 200A ●Overload: 1.2 φορές της εκτιμημένης αξίας ●Output: ΣΥΝΕΧΗΣ 0-5V

●Higher ακρίβεια ●Higher επίπεδο απομόνωσης ●Higher επίπεδο ασφάλειας ●Χαμηλότερη κατανάλωση

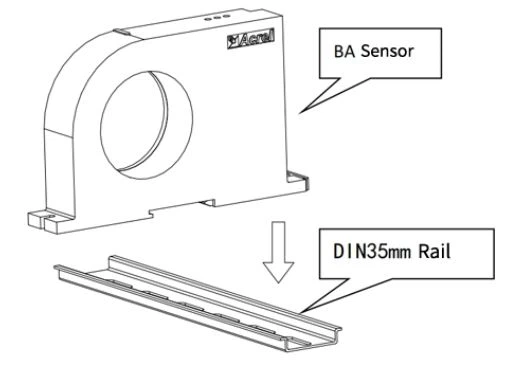

Επιλέξτε ένα κατάλληλο μέρος για να εγκαταστήσετε την τυπική ράγα DIN35mm και εγκαταστήστε τον αισθητήρα BA στη σιδηροτροχιά.

Στο κάτω μέρος του ντουλαπιού, επιλέξτε ένα κατάλληλο μέρος για να ανοίξετε δύο οπές με σπείρωμα που αντιστοιχούν στη θέση της σταθερής οπής του εγκατεστημένου αισθητήρα. Μετά την τοποθέτηση του αισθητήρα, τοποθετήστε τη βίδα τοποθέτησης

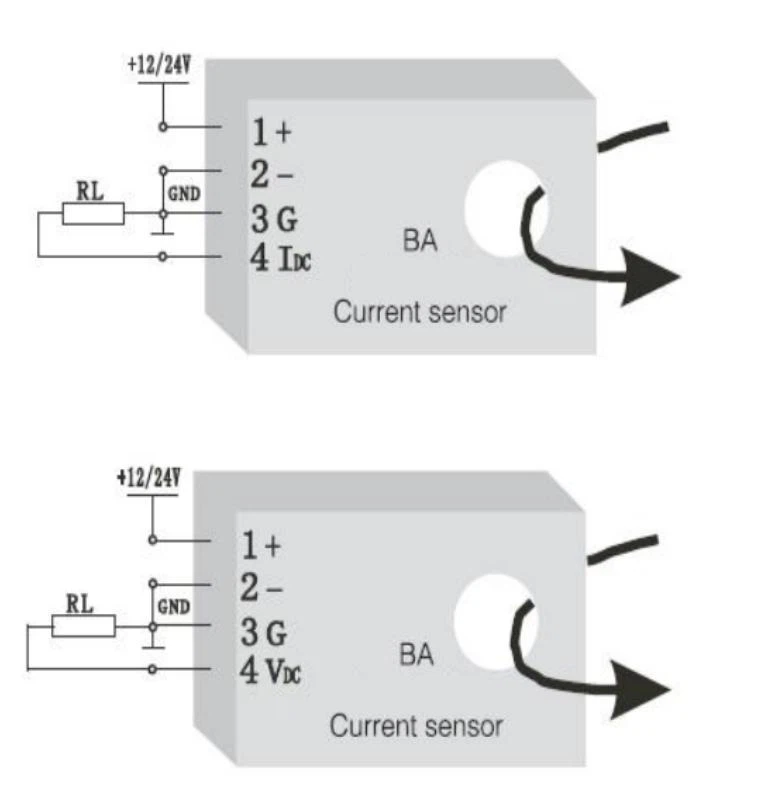

1 —— + Θετική παροχή ηλεκτρικού ρεύματος (δεν αντιστρέφεται)

2 —— - γη δύναμης

3 —— G (Τρέχουσα παραγωγή αρνητική, η οποία μπορεί να μοιραστεί με την παροχή ηλεκτρικού ρεύματος)

4 —— IDC (τρέχουσα παραγωγή θετική), VDC (Θετική παραγωγή τάσης)
