ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Τα προϊόντα μετατροπέων αναλογικού ρεύματος εξόδου της σειράς BA εφαρμόζουν την αρχή της ηλεκτρομαγνητικής επαγωγής για τη μέτρηση του ρεύματος εναλλασσόμενου ρεύματος στο ηλεκτρικό δίκτυο σε πραγματικό χρόνο και χρησιμοποιούν τεχνολογία σταθερού ρεύματος και γραμμικής αντιστάθμισης για να το απομονώσουν και να το μετατρέψουν σε τυπική έξοδο σήματος DC.

Λειτουργία

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Βοηθητική ισχύς	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Κατανάλωση		≤1W	≤1W	≤1W	≤1W	≤1W
Μέγεθος διαμπερούς οπής		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Εισαγωγή	Ρεύμα	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (περιορισμός ρευμάτων διαρροής)
Παραγωγή	Ονομαστική αξία	DC4-20mA,ή 0-20mA,0-5V,0-10V κ.λπ.
	Αντοχή φορτίου	Έξοδος ρεύματος≤500Ω, Έξοδος τάσης≥1kΩ
Κατηγορία Ακρίβειας		0.5%
Χρόνος απόκρισης		≤350ms
Θερμοκρασία		Λειτουργία: -10 έως +55℃ Αποθήκευση: -25 έως +70℃
Συντελεστής θερμοκρασίας		≤200 ppm/℃
Εγκατάσταση		(Σιδηροτροχιά)DIN35, στερεώστε την καμπίνα με βίδες
Πρότυπα		GB/T 13850

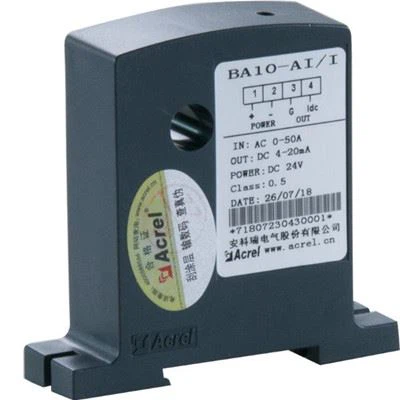

BA10-AI/I

●Εφαρμογή: Βιομηχανικοί αυτοματισμοί

●Είσοδος: Μέτρηση ρεύματος AC έως 50A

●Υπερφόρτωση: 1,2 φορές της ονομαστικής τιμής

●Έξοδος: DC 4-20mA

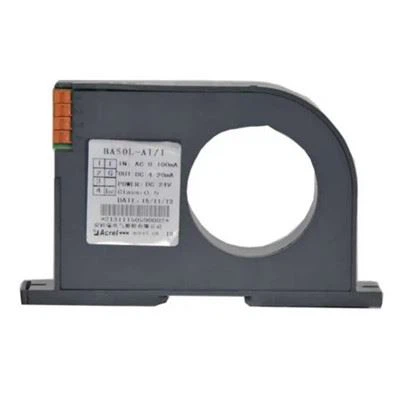

BA50L-AI/I

●Είσοδος: 0-1A Ρεύμα διαρροής

●Έξοδος: DC 4-20mA

●Μέτρηση Ρεύματος Διαρροής

●Υπερφόρτωση: 1,2 φορές της ονομαστικής αξίας

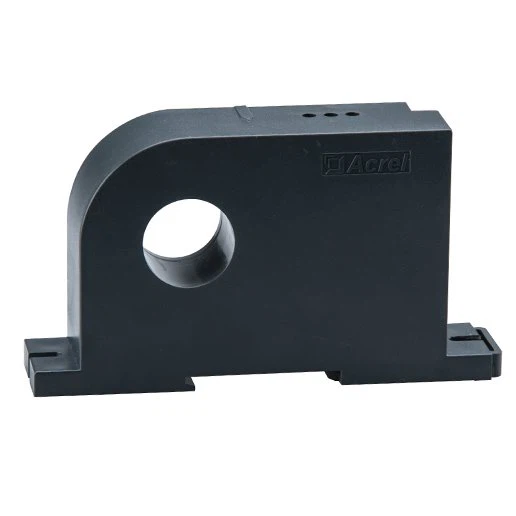

Εμφάνιση

JQ77G~7H6BSBOF]A~G}W%8Y

●Μεγαλύτερη ακρίβεια

●Υψηλότερο επίπεδο απομόνωσης

●Υψηλότερο επίπεδο ασφάλειας

●Χαμηλότερη Κατανάλωση

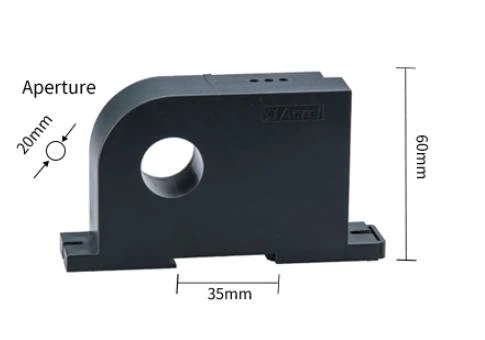

Διάσταση

Εγκατάσταση

Επιλέξτε ένα κατάλληλο μέρος για να εγκαταστήσετε την τυπική ράγα DIN35mm και εγκαταστήστε τον αισθητήρα BA στη ράγα.

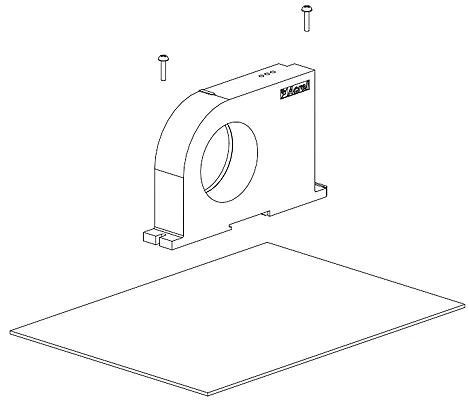

Στο κάτω πλαίσιο του ντουλαπιού, επιλέξτε ένα κατάλληλο μέρος για να ανοίξετε δύο οπές με σπείρωμα που αντιστοιχούν στη θέση της σταθερής οπής του εγκατεστημένου αισθητήρα. Αφού τοποθετήσετε τον αισθητήρα, τοποθετήστε τη βίδα τοποθέτησης
