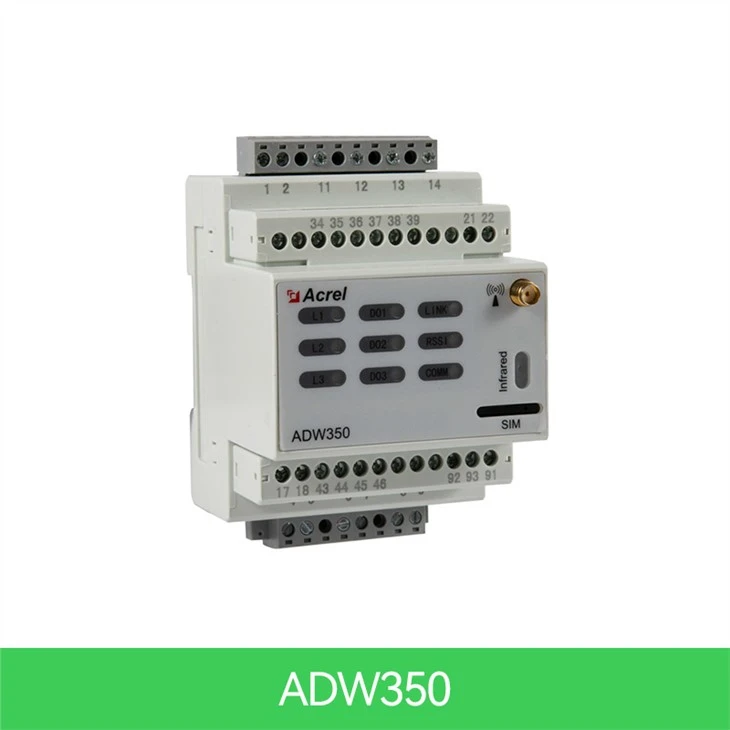

Περιγραφή

Ο ασύρματος μετρητής μέτρησης ADW350 χρησιμοποιείται κυρίως για τη μέτρηση τριφασικής ενεργής ενέργειας σε δίκτυα χαμηλής τάσης. Το προϊόν διαθέτει πλεονεκτήματα όπως το συμπαγές μέγεθος, η υψηλή ακρίβεια και τα πλούσια χαρακτηριστικά. Σύμφωνα με διαφορετικές απαιτήσεις, υπάρχουν πολλές λειτουργίες επικοινωνίας όπως επικοινωνία RS485, NB, 4G, προσθέτοντας τη νέα λειτουργία δειγματοληψίας ρεύματος χρησιμοποιώντας έναν εξωτερικό μετασχηματιστή.

Μπορεί να εγκατασταθεί με ευελιξία στο κιβώτιο διανομής για την επίτευξη υποκατηγοριών μέτρησης ηλεκτρικής ενέργειας, επίβλεψης λειτουργίας και συντήρησης ή παρακολούθησης ισχύος για διαφορετικές περιοχές και διαφορετικά φορτία.

Παράμετρος

Είσοδος τάσης	Μετρημένη ηλεκτρική τάση	AC: 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Αναφορά συχνότητα	AC: 50Hz
	Κατανάλωση	& lt;0,5VA (Κάθε φάση)
Τρέχουσα είσοδος	Ρεύμα εισόδου	AC: 3×20(100)A DC: 50A, 100A
Τρέχουσα είσοδος	Κατανάλωση	& lt;1VA (Κάθε φάση)
Βοηθητική ισχύς	Παροχή ηλεκτρικού ρεύματος	AC: 85~265V DC: 48V±20%
Βοηθητική ισχύς	Κατανάλωση ενέργειας	& lt; 5W
Απόδοση μέτρησης	Ηλεκτρική παράμετρος	Κλάση 0,5
Απόδοση μέτρησης	Ενεργή ενέργεια ακρίβεια	Τάξη 1
	Εύρος θερμοκρασίας	-40℃~100℃
	Θερμοκρασία ακρίβεια	±2℃
ΚΑΝΩ	Βαθμολογία επικοινωνίας	5A, AC250V/DC30V
Σφυγμός	Πλάτος παλμού	80±20ms
Σφυγμός	Σταθερός παλμός	AC：400 imp/kWh DC：1600immp/kWh

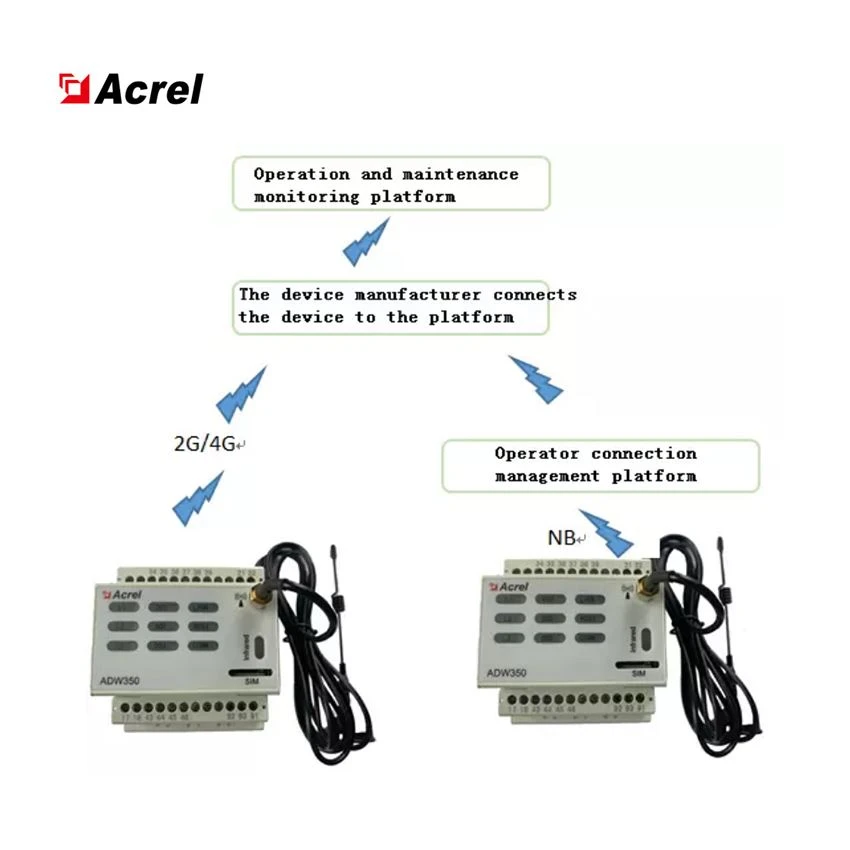

Επικοινωνία	Ασύρματος	2G；NB；4G
	Υπέρυθρες επικοινωνία	Ο σταθερός ρυθμός baud είναι 1200
	Διεπαφή	RS485(A,B)
	Λειτουργία σύνδεσης	Θωρακισμένοι αγωγοί συνεστραμμένου ζεύγους
	Πρωτόκολλο	MODBUS-RTU

Ακρίβεια

Κλάση 0,5
Μέτρηση
U, I, P, Q, S, PF, F
Αρμονική λειτουργία

THDv, 2η-31η
ΠΑΙΓΝΙΔΙ
3DO

Κανάλι μέτρησης

3 Κανάλι DC ή 1 Κανάλι AC Τριφασικό

Διάσταση (Μ*Π*Υ)
72*71,5*92,6 χλστ
Εγκατάσταση
DIN 35 χλστ
Επικοινωνία
NB-IOT, υπέρυθρες, 2G, 4G
Μέτρηση Θερμοκρασίας
Θερμοκρασία διπλής κατεύθυνσης

Εμφάνιση

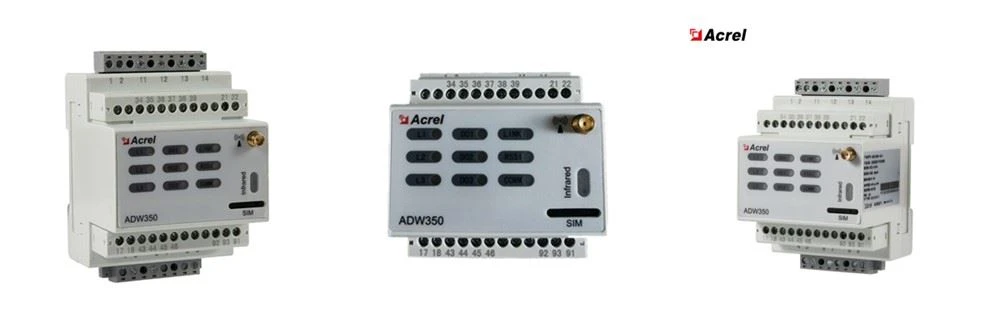

112999a_

Πώς να επιλέξετε τον μετασχηματιστή συνεχούς ρεύματος

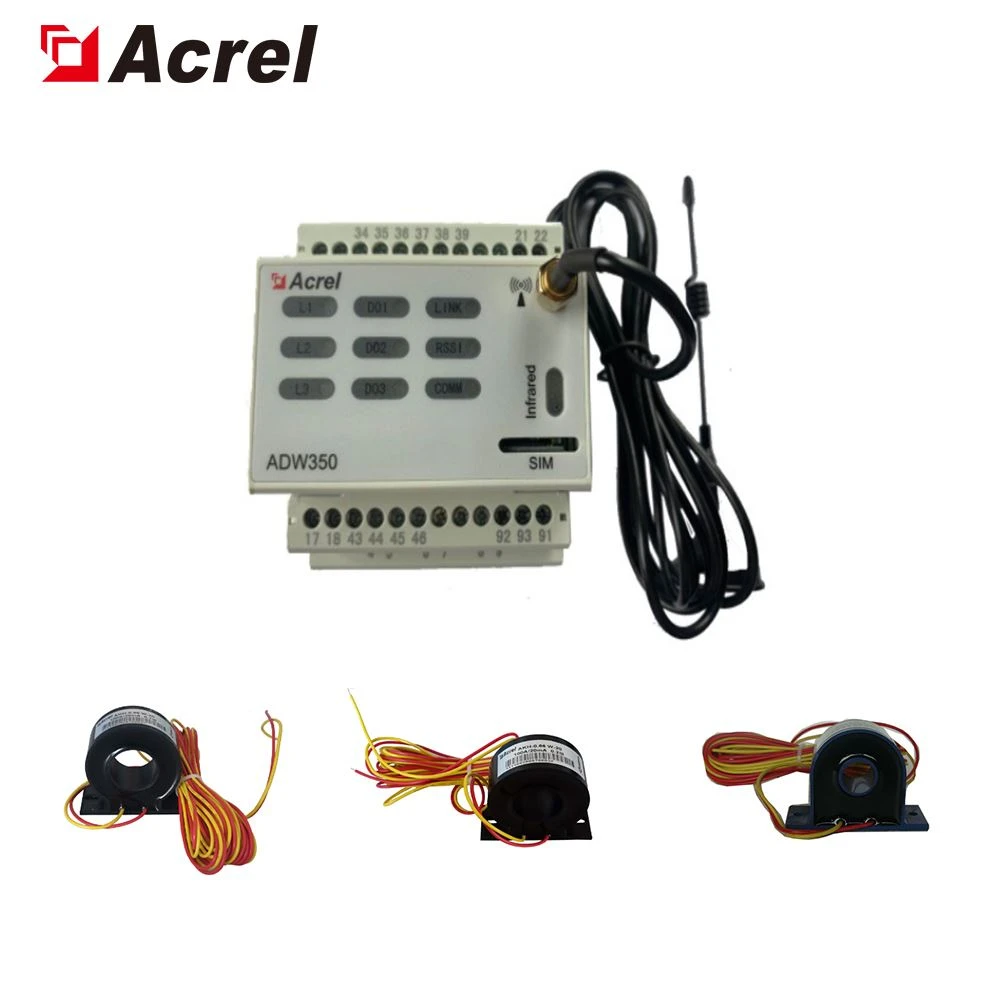

with ct ac

Ο ασύρματος μετρητής ενέργειας DC Multi-Loop Din Rail ADW350 χρησιμοποιείται κυρίως για τη μέτρηση της ενεργής ενέργειας DC ή τριών AC σε δίκτυο χαμηλής τάσης. Το προϊόν διαθέτει πλεονεκτήματα όπως το συμπαγές μέγεθος, η υψηλή ακρίβεια και τα πλούσια χαρακτηριστικά.

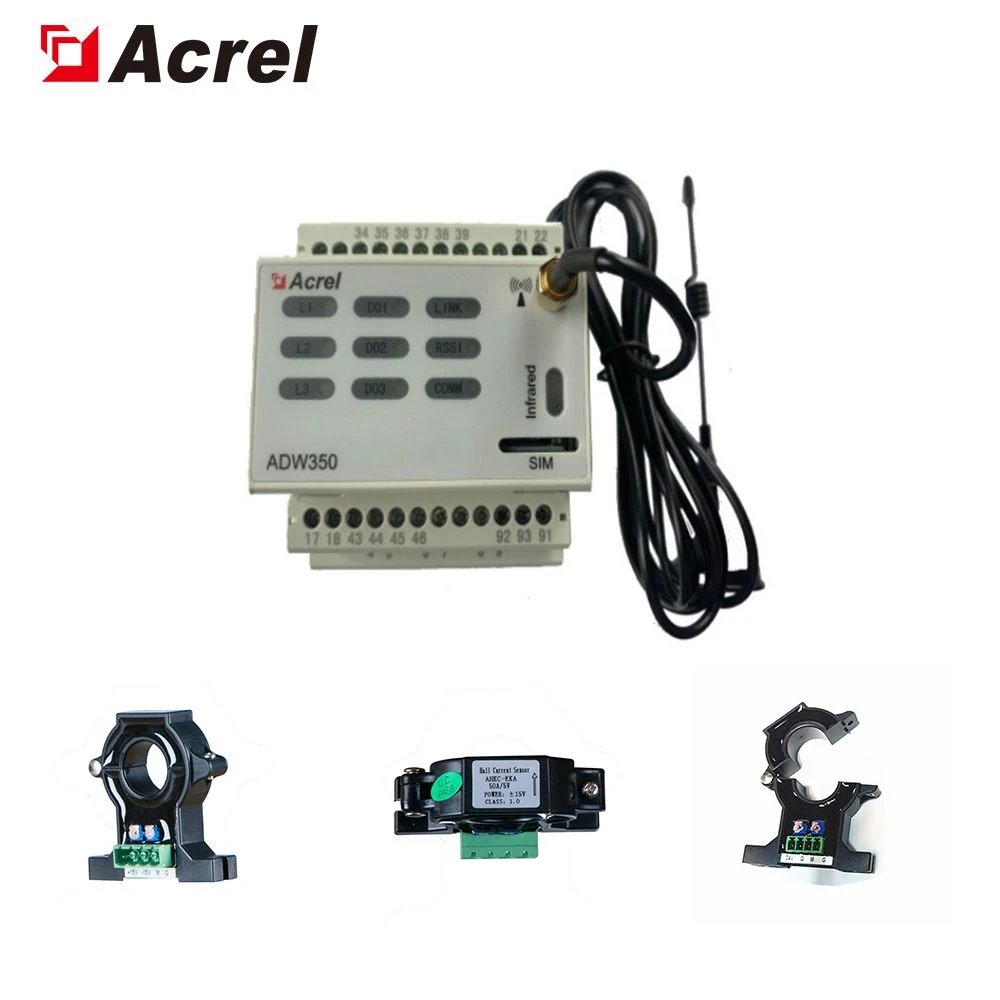

with hall dc

Σύμφωνα με διαφορετικές απαιτήσεις, υπάρχουν πολλές λειτουργίες επικοινωνίας όπως επικοινωνία RS485, NB, 4G, προσθέτοντας τη νέα λειτουργία δειγματοληψίας ρεύματος χρησιμοποιώντας έναν εξωτερικό μετασχηματιστή.
